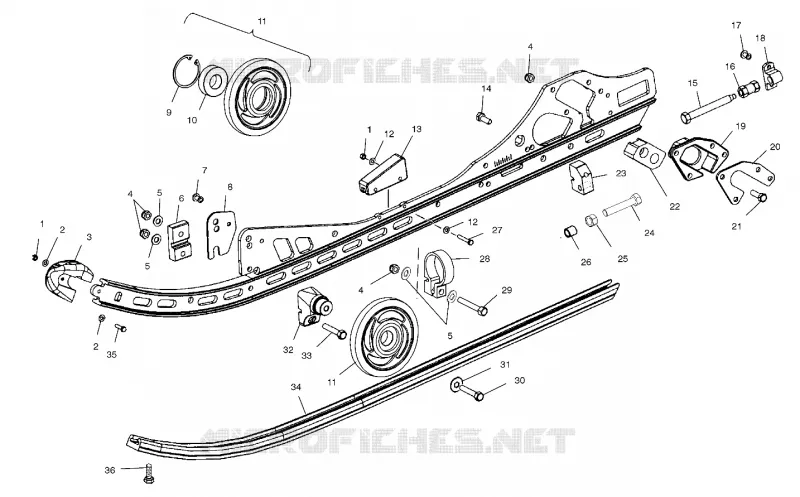

Guida di montaggio (M-10)
-
-
1
1
2
2
3
4
4
4
5
5
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
17
18
19
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
-
Asm. Rail M-10 Natural RH [Incl. 1-3 13 17 18 27 35]
1541677309
Non disponibile
-
Asm. Rail M-10 Natural LH [Incl. 1-3 13 17 18 27 35]
1541676309
Non disponibile
1
NUT-NYLOC 10-24 Y
7541925
Non disponibile
2
WASHER-.20X.67X.048-Y
7555792
Non disponibile
3
CAP-RAIL TIP
5434374
Non disponibile
4
NUT-5/16-18 NYLOK-Y [INTL]
7542324
Non disponibile
5
WASHER-.344X.688X.063 FL-Y
7558402
Non disponibile
6
BLOCK-RAIL SUPPORT
5132577
Non disponibile
7
RIVET
7661845
Non disponibile
8
PLATE-RAIL SUPPORT
5244651
Non disponibile
9
RING RETAINING
7718407
Non disponibile
10
BEARING
3514303
Non disponibile
11
WHEEL ADM INDY RED (Incl. 2 3)
1590275293
Non disponibile
11
ASM-WHEEL SCRLLD 5.35 BLUE (Incl. 8 9)
1590275312
Non disponibile
12
WASHER FLAT
7555783
Non disponibile
13
BUMPER-JOUNCE RAIL
5411947
Non disponibile
14
BOLT
7512392
Non disponibile
15
SCREW
7517773
Non disponibile
16
NUT-TENSION ADJ 7/16-14
5132712
Non disponibile
17
RIVET
7621501
Non disponibile
18
BLOCK-IDLER BOLT ADJ THIN 7/16
5132611
Non disponibile
19
GUIDE-SLIDER M-10 RH
5631104
Non disponibile
19
GUIDE-SLIDER M-10 LH
5631103
Non disponibile
20
PLATE-COUPLER BLOCK
5245045
Non disponibile
21
BOLT
7512310
Non disponibile
22
BLOCK-SLIDER LONG M-10 RH
5434240
Non disponibile
22
BLOCK-SLIDER LONG M-10 LH
5434239
Non disponibile
23
BLOCK-SHOCK PIVOT THREADED
5132584
Non disponibile
24
SCR-HH-3/8-16X2.75GR5 ZY3
7515511
Non disponibile
25
NUT-3/8-16-Y
7542404
Non disponibile
26
SPACER-.390X.56X.43 [Item NotAvailable]
5133009
Non disponibile
27
BOLT(10)
7511967
Non disponibile
28
CLAMP-RESERVIOR M10
5132832
Non disponibile
29
Bolt Hex
7515319
Non disponibile
30
SCR-HH-5/16-18X3.75 GR5 ZY3
7515382
Non disponibile
31
WASHER LOCK
7556179
Non disponibile
32
MOUNT WHEEL MACH
5131314
Non disponibile
33
SCR-HH-5/16-18X1.75 GR5 ZY3
7512329
Non disponibile
34
HI-FAX-M-10 NATURAL
5521563309
Non disponibile
35
SCREW(10)
7511975
Non disponibile
36
SCR-1/4-20X3/4 TR/TX/TAP-Y
7515199
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
