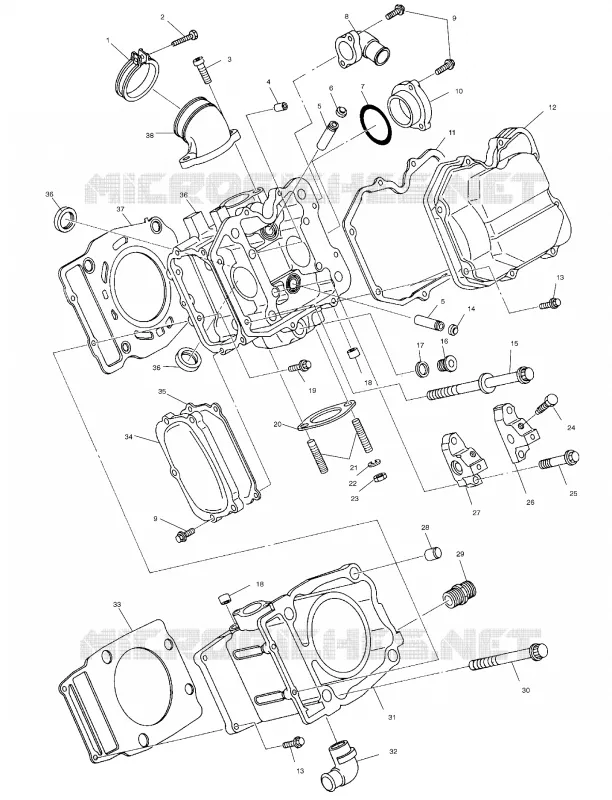

CILINDRO
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
1
2
3
4
5
5
6
7
8
9
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
36
37
38
1
BAND ASM. (Incl. Bolt)
3084045
Non disponibile
2
SCREW
3081497
Non disponibile
3
BOLT SOCKET HEAD
3081330
Non disponibile
4
PIN STRAIGHT
3084857
Non disponibile
5
GUIDE VALVE
3084994
Non disponibile
6
SEAL INTAKE VALVE
3084858
Non disponibile
7
O-RING
3084867
Non disponibile
8
ADAPTER (WATER OUT) Substituted by 3084870
3085072
Non disponibile
9
BOLT FLANGE(10)
3084877
Non disponibile
10
ADAPTER CAMSHAFT
3084866
Non disponibile
11
GASKET (R.COVER)
3085074
Non disponibile
12
COVER ROCKER
3085073
Non disponibile
13
Bolt Flange
3084874
Non disponibile
14
SEAL EXHAUST VALVE
3084859
Non disponibile
15
BOLT
3084875
Non disponibile
16
PLUG
3084860
Non disponibile
17
GASKET
3084861
Non disponibile
18
PLUG BLIND
3084862
Non disponibile
19
BOLT FLANGE Substituted by 3086781
3084215
Non disponibile
20
GASKET EXH.
3085075
Non disponibile
21
STUD (10)
3085326
Non disponibile
22
WASHER LOCK (10)
3080530
Non disponibile
23
NUT(10)
3080285
Non disponibile
24
BOLT (ROCKER SHAFT)
3085854
Non disponibile
25
BOLT
3084876
Non disponibile
26
SUPPORT VALVE ROCKER (PTO)
3084864
Non disponibile
27
SUPPORT VALVE ROCKER (MAG)
3084863
Non disponibile
28
PIN STRAIGHT
3084838
Non disponibile
29
UNION OIL PUMP
3084849
Non disponibile
30
BOLT FLANGE
3084873
Non disponibile
31
CYLINDER * (Incl. 33)
3086811
Non disponibile
32
PIPE 2 ELBOW Substituted by 3086747
3084130
Non disponibile
33
GASKET CYLINDER
3085370
Non disponibile
34
COVER CAMSHAFT
3084868
Non disponibile
35
GASKET-COVER CAM
3086200
Non disponibile
36
HEAD CYLINDER * (Incl. 5-7 15 17-19 22)
3085527
Non disponibile
37
GASKET HEAD
3085371
Non disponibile
38
ADAPTER
3085809
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
