CARBURANTE TANK AND CARBURATORE MOUNTING per POLARIS MAGNUM 325 2X4 - A02CB32AA del 2002

IMPIANTO DI SCARICO

MONTAGGIO DEL MOTORE

CARBURANTE TANK AND CARBURATORE MOUNTING

1

Cap Gas Tank

5433687

Non disponibile

2

Gasket

5812123

Non disponibile

3

Seal Foam

5811942

Non disponibile

4

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

5

TANK FUEL MAGNUM 325 ASM. (Incl. 5 22 23)

2520183

Non disponibile

6

WASHER(10)

7552605

Non disponibile

6

NUT-1/4-20 HEX-Y

7542105

Non disponibile

7

WASHER-FL .281X.750X.062-Y

7555859

Non disponibile

8

Bracket Carburetor Support

5245671067

Non disponibile

9

NUTSERT-1/4-20 HEX .165 GRIP

7547069

Non disponibile

10

Shield Splash RH

5245533067

Non disponibile

11

SCR-1/4-20X5/8 TAP/R-Y

7517386

Non disponibile

12

PAD

5810317

Non disponibile

13

SCR-4MMX.7X10MM-PH/PN Y LOC

7517505

Non disponibile

14

KNOB FUEL VALVE (If built before 1/14/00)

5432559

Non disponibile

15

NUT FUELVALVE ATV (If built before 1/14/00)

5432733

Non disponibile

16

VALVE 3-WAY (If built before 1/14/00)

7052161

Non disponibile

17

FITTING FUEL OUT MAIN Y (Black)

7052146

Non disponibile

18

Fitting Fuel Outlet Reserve

7052149

Non disponibile

19

HOSE CLAMP RED

7080003

Non disponibile

20

FUEL LINE-1/4 ID (SVC) 600 CM [BULK]

8450040600

Non disponibile

21

Shield Splash LH

5245394067

Non disponibile

22

BOLT

7512277

Non disponibile

23

SCREW & WASHER(10)

3084205

Non disponibile

24

Mount Carb

5245674067

Non disponibile

25

MOUNT CARBURETOR

3110050

Non disponibile

26

BOLT LOCK

7512276

Non disponibile

27

Vent Tank

5431053

Non disponibile

28

BRKT RH.R.FUELCOVER BLK.

5222155067

Non disponibile

28

BRKT LH.R.FUELCOVER BLK.

5222154067

Non disponibile

29

WASHER [INTL]

7558301

Non disponibile

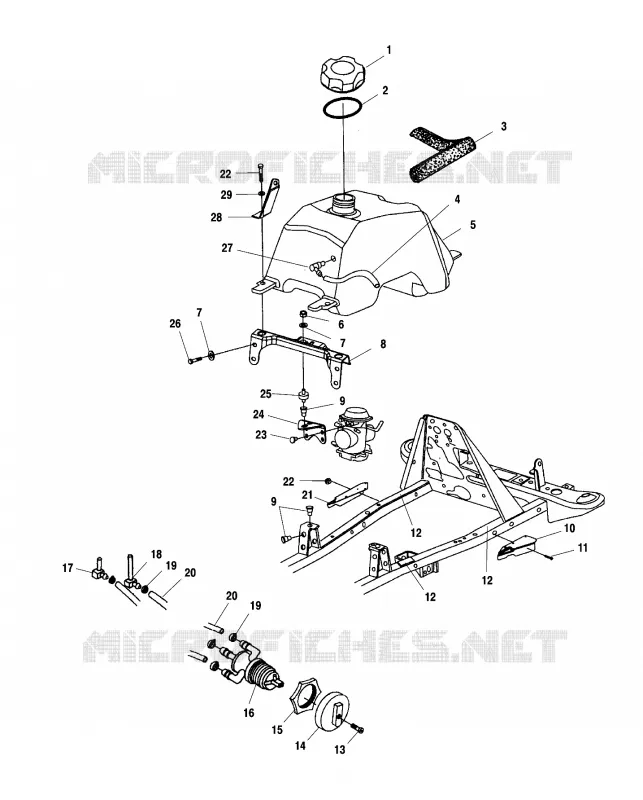

In questa pagina trovate lo schema dettagliato CARBURANTE TANK AND CARBURATORE MOUNTING POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
