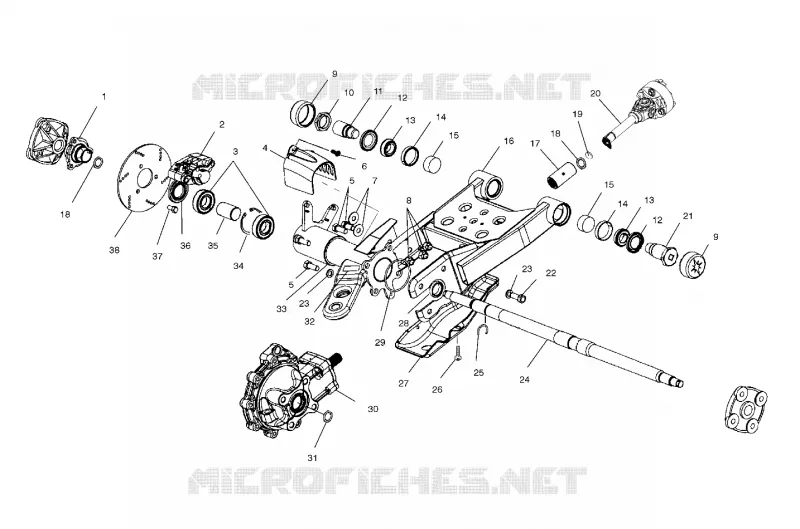

SWING ARM/REAR SCATOLA INGRANAGGI MONTAGGIO
1
30
3
4
5
5
6
7
8
9
9
10
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
20
21
22
23
23
24
25
26
27
27
27
28
29
30
31
32
33
34
35
36
37
38
1
30
3
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
1
HUB BRAKE DISC MACH
5132152
Non disponibile
2
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
3
BEARING BALL DBL.SEAL
3513523
Non disponibile
4
SHIELD-BRAKE LINE REAR
5411653
Non disponibile
5
Bolt
7517604
Non disponibile
6
SCR-10-24X1/2 PHTXTRIRD SEMS-Y
7512084
Non disponibile
7
WASHER
7555721
Non disponibile
8
NUT FLEX (10)
7542703
Non disponibile
9
Cap Pivot Swing Arm
5411532
Non disponibile
10
Nut Jam
5131863
Non disponibile
11
Pivot Threaded
5131864
Non disponibile
12
Seal Pivot Swing Arm
3610072
Non disponibile
13
BRG TAPER.ROLL.CONE
3554506
Non disponibile
14
BRG TAPER ROLL CUP
3554507
Non disponibile
15
Seal Pivot Swing Arm
5411602
Non disponibile
16
SWING ARM REAR BLK Substituted by 1541577
1013386067
Non disponibile
16
Asm. Swing Arm [Incl. 14 15]
1541577
Non disponibile
17
FITTING LUBRICATION
7080433
Non disponibile
17
Coupling Prop Shaft Greased
5132201
Non disponibile
18
O-RING-.859X1.137X.139
5411092
Non disponibile
19
Pad Shaft Rear
5812047
Non disponibile
20
SHAFT PROP REAR COUPLED
1380154
Non disponibile
21
Pivot Swing Arm
5132683
Non disponibile
22
Bolt
7517585
Non disponibile
23
WASHER SPLIT LOCK
7553201
Non disponibile
24
AXLE REAR
5131862
Non disponibile
25
RING RETAINING
7710482
Non disponibile
26
Screw
7517612
Non disponibile
27
Plate Skid Rear Housing
5242851067
Non disponibile
27
Pad Rubber
5811716
Non disponibile
27
Asm. Skid Plate Rear
1012881
Non disponibile
28
COLLAR R.AXLE LOCK
5131930
Non disponibile
29
O-Ring
5411707
Non disponibile
31
O-Ring
5411531
Non disponibile
32
DECAL HITCH Substituted by 7078261
7072533
Non disponibile
33
AXLE TUBE WELD LH BLK (If built after 3/01/00)
1013193067
Non disponibile
34
RING RETAINING
7710471
Non disponibile
35
SPACER-BEARING
5132075
Non disponibile
36
SEAL REAR AXLE
3610071
Non disponibile
37
BOLT(10)
7515481
Non disponibile
38
DISC BRK 7.00 OD .188 THK
5243678
Non disponibile
