SWING ARM SHOCK SPORTSMAN 4X4 / W938039 (4926382638023A) per SPORTSMAN 4X4 - W938039 del 1993

SWING ARM SHOCK SPORTSMAN 4X4 / W938039 (4926382638023A)

1

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

2

SCREW

7515415

Non disponibile

3

RETAINER SHOCK

5222118

Non disponibile

4

SPRING COMP BLK. Substituted by 7041299-132

7041299067

Non disponibile

5

SHOCK REAR Substituted by 7041448

7041218

Non disponibile

6

SLEEVE SPRING PROTECTOR

5431032

Non disponibile

7

ADAPTER SPRING SEAT

5630351

Non disponibile

8

CAM ADJUSTING SPRING

5630334

Non disponibile

9

SEAL OIL

3610016

Non disponibile

10

WASHER(10)

7555779

Non disponibile

11

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

12

ROLLER CHAIN GUIDE

5431003

Non disponibile

13

NUT CROWN LOCK(10)

7542601

Non disponibile

14

BOLT SHOULDER

7512702

Non disponibile

15

PLATE BOLT LOCK

5220958

Non disponibile

16

BUSHING MACH.(10)

7555752

Non disponibile

17

BEARING SWINGARM (#J# Model Only)

3576512

Non disponibile

18

BUSHING SWING ARM

5010255

Non disponibile

19

GUARD CHAIN(MODIFIED) Substituted by 5430776

5430952

Non disponibile

20

Bushing

5332828

Non disponibile

21

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

22

Screw

7515304

Non disponibile

23

RIVET

7621433

Non disponibile

24

GUIDE CHAIN

5431017

Non disponibile

25

WASHER-1/4X1/2X.025 EXT TTH-Y

7552604

Non disponibile

26

SCREW(10)

7512252

Non disponibile

27

GUARD SWING ARM

1040166067

Non disponibile

28

WASHER-.453X1.0X.078-Y

7555883

Non disponibile

29

NUT LOCK (10)

7542503

Non disponibile

30

DECAL CHAIN TENSION Substituted by 7074752

7074177

Non disponibile

31

DECAL HITCH Substituted by 7078261

7072533

Non disponibile

32

Kit Hitch [Incl. 12 13 14]

2200472

Non disponibile

33

Bolt

7512576

Non disponibile

34

NUT FLANGE

7542321

Non disponibile

35

ARM SWING

1580048067

Non disponibile

36

BOLT

7515438

Non disponibile

37

FITTING LUB W/BALL

7080306

Non disponibile

38

HOUSING AXLE

5130663

Non disponibile

39

Fitting Lubricating 45 Degree

7080438

Non disponibile

40

BOLT SHOULDER

7512701

Non disponibile

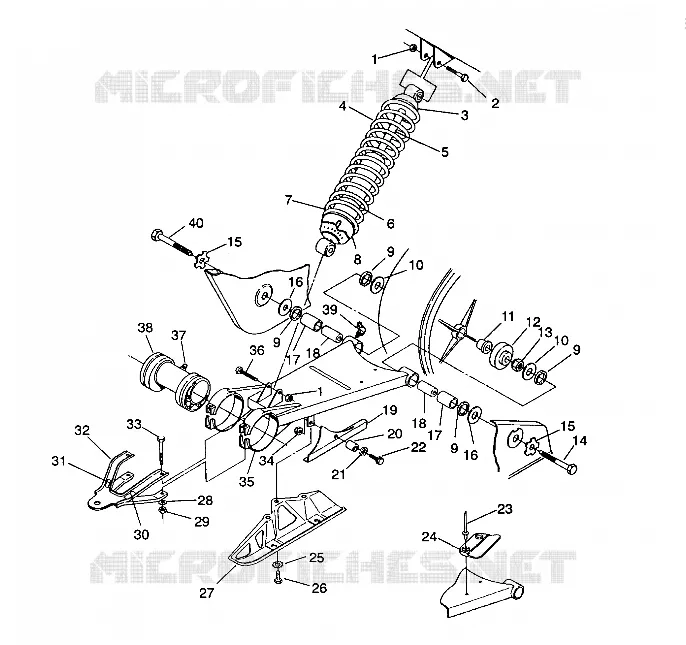

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
