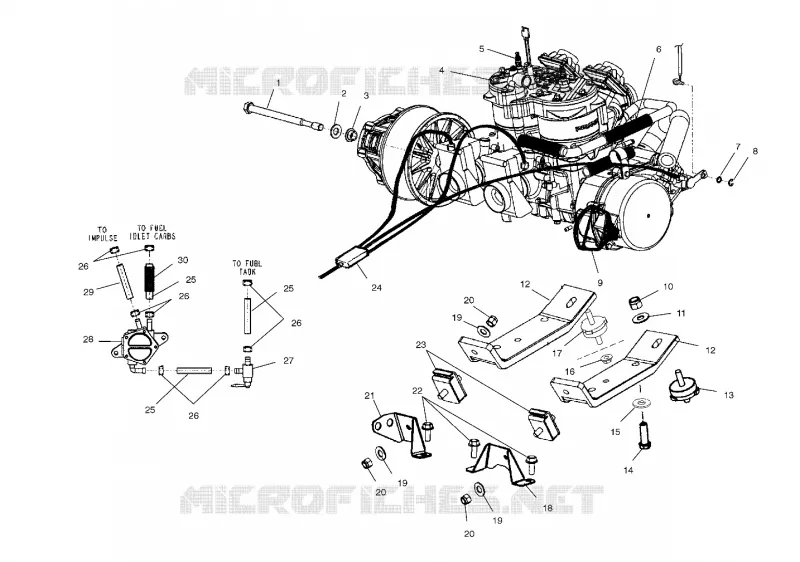

MONTAGGIO DEL MOTORE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
1
2
3
3
4
4
5
6
7
8
9
10
11
12
12
12
12
13
14
15
16
17
18
19
19
19
20
20
20
21
22
23
24
25
25
25
26
26
26
26
27
28
29
30
1
SCREW M14X1.5X215
7517501
Non disponibile
2
WASHER-BLVL .567X1.125X.118-Y
7556003
Non disponibile
3
WASHER-CLUTCH RET M14
5132441
Non disponibile
3
WASHER CLUTCH RET.
5131872
Non disponibile
4
Kit Short Block S807003 NOTE: The Short Block assembly contains a crankcase assembly cylinder and cylinder head assembly and a piston and crankshaft assembly. Prior authorization is required for
2202334
Non disponibile
4
Kit Short Block S707003 [700] NOTE: The Short Block assembly contains a crankcase assembly cylinder and cylinder head assembly and a piston and crankshaft assembly. Prior authorization is requi
2202333
Non disponibile
5
SP.PLUG CHAMPION RN57Y CC (8)
3070190
Non disponibile
6
CONDUIT FLEX(.75#ID) Substituted by 5521398-96
552139813
Non disponibile
7
WASHER(10)
7555944
Non disponibile
8
RING-E RET.(10)
7710427
Non disponibile
9
Recoil Handle
5431499070
Non disponibile
10
NUT-HEX-3/8-16 A ZTB NYL
7542451
Non disponibile
11
WASHER FLAT
7555893
Non disponibile
12
Strap Engine Mount LH
5245462
Non disponibile
12
Strap Engine Mount RH
5245475
Non disponibile
13
MOUNT-ENGINE 3/8-16 50 DUR
3021290
Non disponibile
14
BOLT
7512539
Non disponibile
15
WASHER LOCK(10)
7553101
Non disponibile
16
NUT-FLANGED 3/8-16 NYLON
7547180
Non disponibile
17
MOUNT-ENGINE 3/8-16
3021220
Non disponibile
18
BRKT-ENGINE MOUNT RH FORMED
5245044
Non disponibile
19
WASHER
7555806
Non disponibile
20
NUT-3/8-16 FLEXLOCK THIN-Y
7547008
Non disponibile
21
WELD-ENG MOUNT BRKT LH
1013397
Non disponibile
22
SCREW
7517854
Non disponibile
23
MOUNT-ENGINE 3/8-16 RECT
3021206
Non disponibile
24
Cable Throttle
7081051
Non disponibile
25
FUEL LINE ETHER RED 5/16# Substituted by 8350017-160
8350017600
Non disponibile
26
HOSE CLAMP RED
7080003
Non disponibile
27
VLV FUEL SHUTOFF 5/16 ID
7052268
Non disponibile
28
Pump Fuel
2520275
Non disponibile
29
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
Non disponibile
30
TUBING CONVOLUTED
836005225
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
