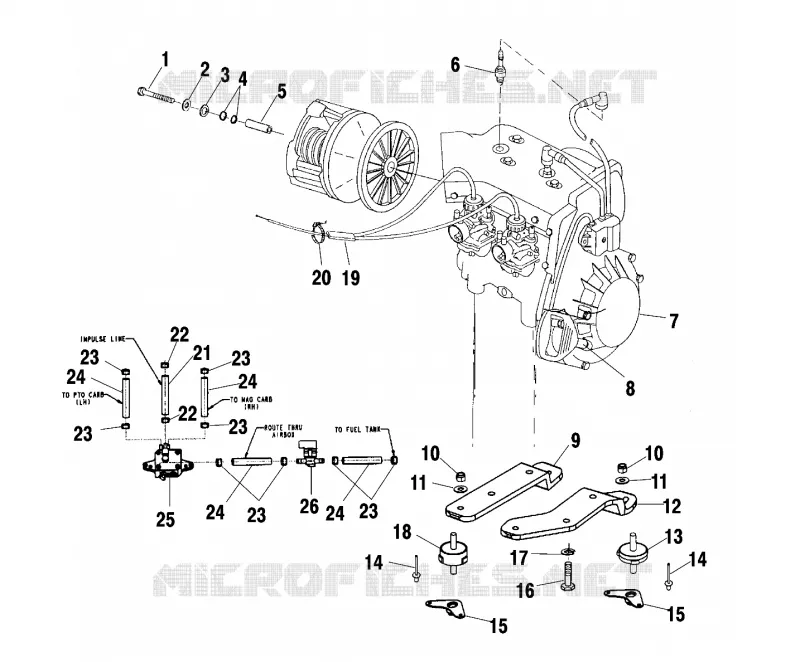

MONTAGGIO DEL MOTORE
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
23
23
23
23
23
24
24
24
24
25
26
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
1
SCREW
7517776
Non disponibile
2
WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]
7575202
Non disponibile
3
WASHER CLUTCH RETAINER
5010287
Non disponibile
4
O-RING CLUTCH BOLT
5410507
Non disponibile
5
SPACER CLUTCH BOLT
5020513
Non disponibile
6
Plug Spark NGK BR9ES
3070163
Non disponibile
7
ENG.(S.B.)EC45PM020 (See Footnote)
3085944
Non disponibile
8
HANDLE RECOIL Substituted by 5431499-070
5431499
Non disponibile
9
STRAP ENG.MNT LH XCF EDGE
5244172
Non disponibile
10
NUT-HEX-3/8-16 A ZTB NYL
7542451
Non disponibile
11
WASHER-FL 10.7X21.9X2.5-Y
7556099
Non disponibile
12
STRAP ENG.MNT RH XCF EDGE
5244173
Non disponibile
13
MOUNT-ENGINE 3/8-16 3-TAB
3021101
Non disponibile
14
RIVET POP 5/32#(50) Substituted by 7621307
7621319
Non disponibile
15
NUT PLATE SUPPORT
1012680
Non disponibile
16
BOLT
7512539
Non disponibile
17
WASHER LOCK(10)
7553101
Non disponibile
18
MOUNT-ENGINE 3/8-16 3-TAB
3021097
Non disponibile
19
CABLE THROTTLE
7080916
Non disponibile
20
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
Non disponibile
21
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
Non disponibile
22
HOSE CLAMP RED
7080003
Non disponibile
23
CLAMP-HOSE (LARGE GREEN)
7080307
Non disponibile
24
TUBING-ETHER ERETHNE 600CM SVC Substituted by 8350018-160
8350018600
Non disponibile
25
FUEL-PUMP (Incl. 1 2)
3086975
Non disponibile
26
VALVE FUEL PLASTIC INLINE
7052248
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
