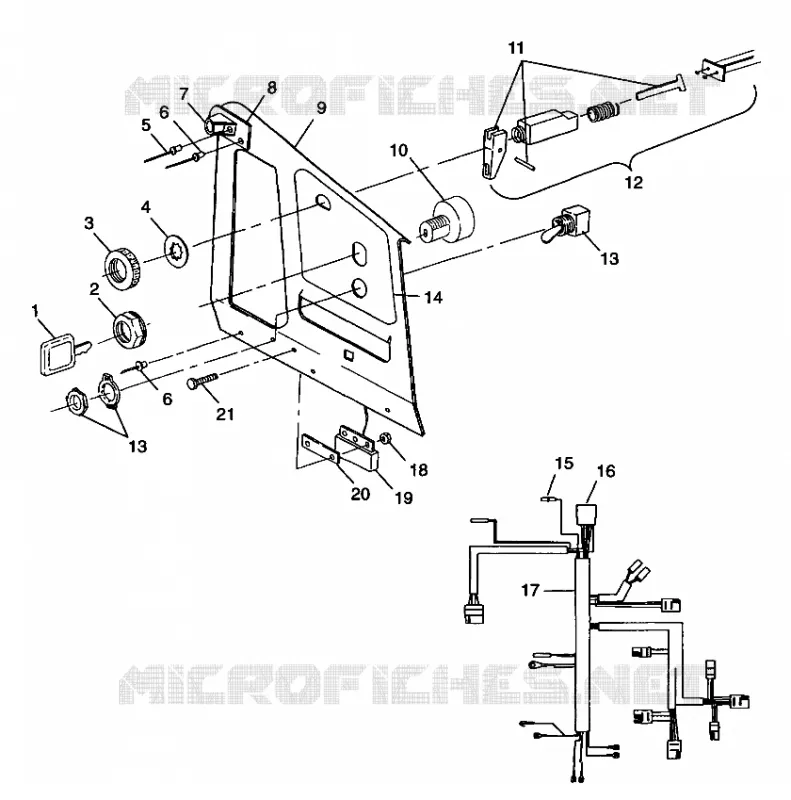

CONSOLE 600 XC 0981758 (4944194419A013)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
1
CAP W/KEY NOTE: WHEN ORDERING IGNITION KEY PN 5410611 BE SURE TO SPECIFY IF FOR AN A B C D OR E SWITCH. LETTER CODE WILL BE LABELED ON UNDERSIDE OF SWITCH BODY BEHIND CONSOLE. KEY DOT CODE FOUND O
5410611
Non disponibile
2
NUT IGNITION
7547035
Non disponibile
3
Nut Choke Slide
7080229
Non disponibile
4
Washer Inter Lock
7571610
Non disponibile
5
RIVET(50) Substituted by 7661130
7661643
Non disponibile
6
RIVET INTERLOCK B(50)
7661638
Non disponibile
7
GUIDE RECOIL
5431385
Non disponibile
8
BRKT ROPE GUIDE BLK.
5222682067
Non disponibile
9
CONSOLE
5222756067
Non disponibile
10
KIT IGN. SWITCH (Incl. 6 7 9)
2200357
Non disponibile
11
KIT CHOKE CONTROL INCL. ANCHOR FLIPPER PIN
2200188
Non disponibile
12
CABLE CHOKE
7080636
Non disponibile
13
SW GRIP HEATER-HI/LO
4110113
Non disponibile
14
DECAL CONSOLE [No Longer Available]
7073075
Non disponibile
15
HOUSING
4020133
Non disponibile
16
HOUSING W/RECEPTACLE
4020057
Non disponibile
17
HARNESS MAIN WIRE (XLT)
2460430
Non disponibile
18
NUT-NYLOC 10-24 Y
7541925
Non disponibile
19
REGULATOR (14.3VAC) LR-7
4060123
Non disponibile
20
SPACER REGULATOR
5211573
Non disponibile
21
BOLT(10)
7512031
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
