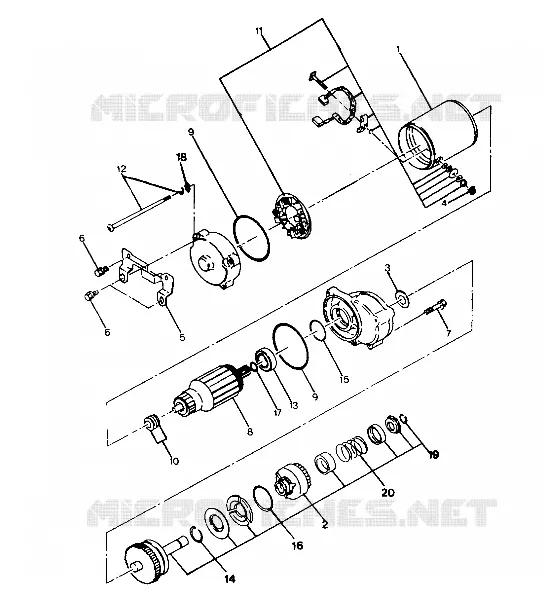

INIZIARE IL MONTAGGIO DEL MOTORE  250 2X4
1
1
2
3
4
8
6
7
9
9
9
11
12
12
13
15
15
16
17
18
1
1
2
3
8
6
6
7
9
9
9
9
9
9
9
9
9
9
9
9
11
12
12
12
12
12
12
12
12
13
15
15
16
17
18
19
20
1
STARTER MOTOR ASM. Substituted by 3084403 (Incl. 3-7 10-12 17 18)
3083760
Non disponibile
1
STARTER MOTOR ASM. Substituted by 3085393 (Incl.8-17) (#J# Model Only)
3084403
Non disponibile
1
MOTOR STARTER Substituted by 3083760 (Incl. 1-14)
3083933
Non disponibile
2
GEAR SHAFT ASM. Substituted by 3085394
3083647
Non disponibile
3
WASHER GEARSHAFT Substituted by 7555908
3083737
Non disponibile
4
NUT FLANGE(10)
3083649
Non disponibile
5
ARMATURE ASM.
3083776
Non disponibile
5
BRACKET
3083650
Non disponibile
6
BOLT (10)
3081645
Non disponibile
7
ASM. BOLT AND WASHER
3082038
Non disponibile
8
ARMATURE ASM. *
3084404
Non disponibile
8
RING RUBBER
3083738
Non disponibile
9
RING RUBBER
3084405
Non disponibile
10
WASHER SET
3083754
Non disponibile
10
BRUSH ASM.
3083728
Non disponibile
11
BOLT THROUGH
3083739
Non disponibile
11
BRUSH COMPL.2-POLE *
3084406
Non disponibile
12
HOLDER BRUSH
3083740
Non disponibile
12
BOLT THROUGH (#J# Model Only)
3084407
Non disponibile
13
BALL BEARING
3083777
Non disponibile
13
WASHER SPRING(10) Substituted by 3083133
3080672
Non disponibile
14
O RING
3083741
Non disponibile
14
CLIP
3084412
Non disponibile
15
GASKET
3083835
Non disponibile
16
BRACKET Substituted by 3086780
3084214
Non disponibile
16
SPRING WEIGHT
3084411
Non disponibile
17
BOLT FLANGE Substituted by 3086781
3084215
Non disponibile
17
O RING
3083934
Non disponibile
18
ROPE STARTER Substituted by 2870621
3083658
Non disponibile
18
O-RING
3084408
Non disponibile
19
CLIP
3084409
Non disponibile
20
SPRING RETURN
3084410
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
