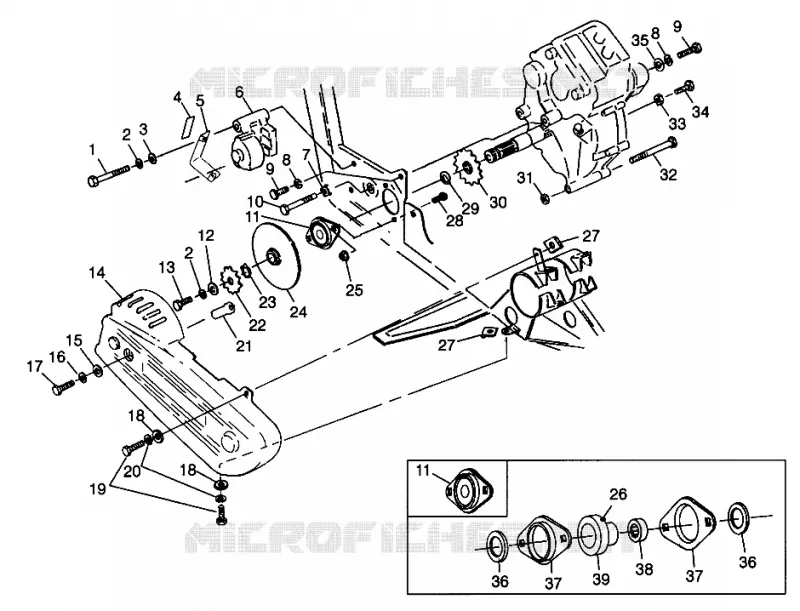

SCATOLA DEGLI INGRANAGGI/FRENO and copertura della catena MOUNTING
1
2
2
3
4
5
6
6
6
6
7
8
8
9
9
7
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
1
2
2
3
4
5
6
6
6
6
7
8
8
9
9
7
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
1
2
2
3
4
5
6
6
6
6
7
8
8
9
9
7
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
36
37
37
38
39
1
BOLT(10)
7515345
Non disponibile
2
WASHER-5/16 SPRING LK-MED-Y
7552901
Non disponibile
3
WASHER-.344X.688X.063 FL-Y
7558402
Non disponibile
4
DECAL BRAKE SHIELD
7075339
Non disponibile
5
SHIELD R.CALIPER BLK.
5241018067
Non disponibile
6
CALIPER ASM R.BRAKE (Incl. 3-22)
1910224
Non disponibile
6
CALIPER ASM R.(SCAND)
1910130
Non disponibile
8
WASHER-SPRING-LOCK
7552603
Non disponibile
9
BOLT(10)
7515522
Non disponibile
10
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
11
SHAFT ASM O/P NDL BRG. Substituted by 2201115 (After Jan. 1 1997)
1590265
Non disponibile
12
WSHR-.344X.750X.062-Y
7555701
Non disponibile
13
BOLT(10)
7515321
Non disponibile
14
GUARD CHAIN CTR.
5431717
Non disponibile
15
WASHER(10) Substituted by 7558402
7555770
Non disponibile
16
WASHER(10)
7552606
Non disponibile
17
BOLT(10)
7515384
Non disponibile
18
WASHER [INTL]
7555843
Non disponibile
19
BOLT(10)
7512269
Non disponibile
20
WASHER(10)
7552605
Non disponibile
21
SPACER CHAIN GUARD
5333254
Non disponibile
22
SPKT 11T
3221058
Non disponibile
23
RING RETAINING(10)
7710433
Non disponibile
24
DISC ASM BRAKE
1910177
Non disponibile
25
NUT
7542449
Non disponibile
26
FITTING LUBRICATION
7080433
Non disponibile
27
NUT SPEED(10)
7670060
Non disponibile
28
BOLT CARRIAGE(10)
7515484
Non disponibile
29
RING RETAINING BASIC EXTERNAL
7710434
Non disponibile
30
SPKT 12T (Opt.)
3221044
Non disponibile
31
Nut
7542403
Non disponibile
32
SCR-3/8-24X3 3/4 HX CP GR5-Y
7515472
Non disponibile
33
NUT-3/8-16-Y
7542404
Non disponibile
34
BOLT(10)
7515485
Non disponibile
35
WASHER Substituted by 7555720
7555784
Non disponibile
36
SEAL BRAKE
3610062
Non disponibile
37
FLANGETTE O/P SHAFT BRNG.
5242072
Non disponibile
38
BEARING NEEDLE
3554202
Non disponibile
39
HSG BRNG O/P SHAFT
5131643
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
