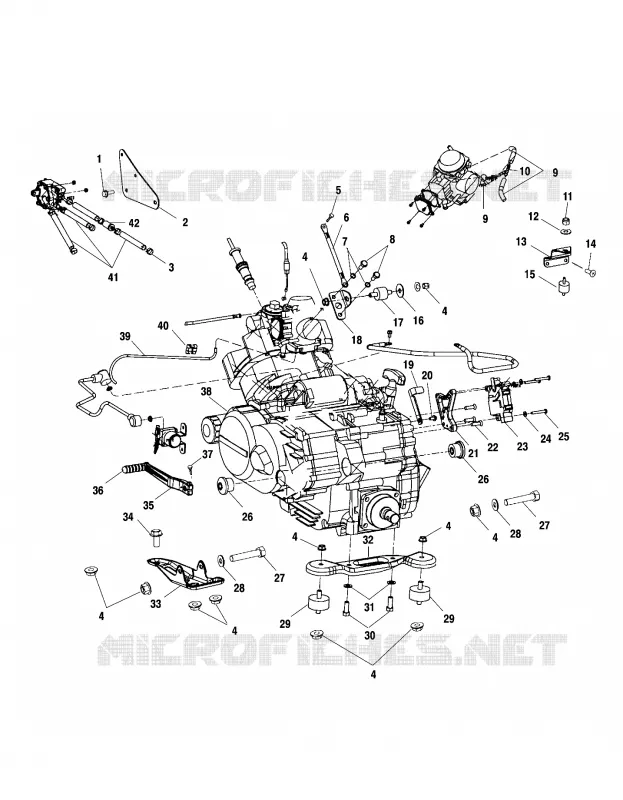

MONTAGGIO DEL MOTORE
1
2
3
4
4
4
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
1
2
3
4
4
4
4
4
4
4
4
5
6
7
8
9
9
10
11
12
13
14
15
16
17
17
17
17
18
18
18
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
1
SCR-#10-24X5/8PN/TR-RDTORX-Y
7517756
Non disponibile
2
Strap Fuel Pump
5243829067
Non disponibile
3
HOSE CLAMP RED
7080003
Non disponibile
4
NUT FLANGE LOCK
7547108
Non disponibile
5
SCR-1/4-20X5/8 TAP/R-Y
7517386
Non disponibile
6
CABLE GND-ENGINE
4010132
Non disponibile
7
WASHER-5/16 SPRING LK-MED-Y
7552901
Non disponibile
8
Bolt
7512315
Non disponibile
9
HOSE [BULK SVC]
84500031525
Non disponibile
10
FITTING-TEE 1/4-1/4-BRB-NY
7052075
Non disponibile
11
NUT NYLOK
7542122
Non disponibile
12
WASHER [INTL]
7558301
Non disponibile
13
BRACKET-CARB MOUNT BLK
5244058067
Non disponibile
14
SCREW & WASHER(10)
3084205
Non disponibile
15
MOUNT CARBURETOR
3110050
Non disponibile
16
WASHER-.390X1.12X.060 FL-Y
7555823
Non disponibile
17
MNT ENG. 3/8-16X.66 3-TAB (If built after 8/21/99)
3021180
Non disponibile
17
MOUNT-RUBBER TOP 45 DURO (If built before 8/21/99)
3021108
Non disponibile
18
MNT ENGINE TOP REAR MAN BLK (If built before 8/26/99)
5244075067
Non disponibile
18
MOUNT ENGINE TOP MAN BLK (If built after 8/26/99)
5244517067
Non disponibile
19
LEVER-REVERSE BLK
5243586067
Non disponibile
20
SCREW
7517653
Non disponibile
21
MOUNT ACTUATOR REV MACH
5132141
Non disponibile
22
Screw
7517652
Non disponibile
23
ACTUATOR-POLLAK 18-201-01
4010265
Non disponibile
24
BURR RIVET(50) Substituted by 7555904
7555746
Non disponibile
25
SCREW-#10-24X1.5 TRX/PN MC-Y
7510504
Non disponibile
26
MOUNT RUBBER ENGINE MAN
5411927
Non disponibile
27
SCR-3/8-24X3 1/4 HXHDCP GR5-Y
7515406
Non disponibile
28
WASHER
7555806
Non disponibile
29
MOUNT RUBBER REAR Substituted by 3110068
3110045
Non disponibile
30
SCREW
7512492
Non disponibile
31
WASHER-SPRING-LOCK
7552603
Non disponibile
32
MOUNT 5 SPEED LWR REAR BLK.
5242984067
Non disponibile
33
MOUNT-ENGINE LOWER MANUAL BLK
5242905067
Non disponibile
34
SCREW (10)
7517388
Non disponibile
35
LEVER SHIFT 325 5 SPD BLK
5631054067
Non disponibile
36
PAD SHIFT PEDAL
5411364
Non disponibile
37
SCREW(10)
7512225
Non disponibile
38
ENGINE ES32PLE03 (ES32 PLE 03) NOTE: The Short Block assembly contains a crankcase Asm. cylinder & cylinder head assembly and a piston & crankshaft assembly. Prior authorization is required for war
3086945
Non disponibile
39
HOSE-POLY CLEAR 3/16 OD 1/8 ID
8360009600
Non disponibile
40
CLIP-T DUAL 3/16# LINE
7080816
Non disponibile
41
FUEL LINE-60 CENTIMETERS
845004060
Non disponibile
42
FILTER
2530009
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
