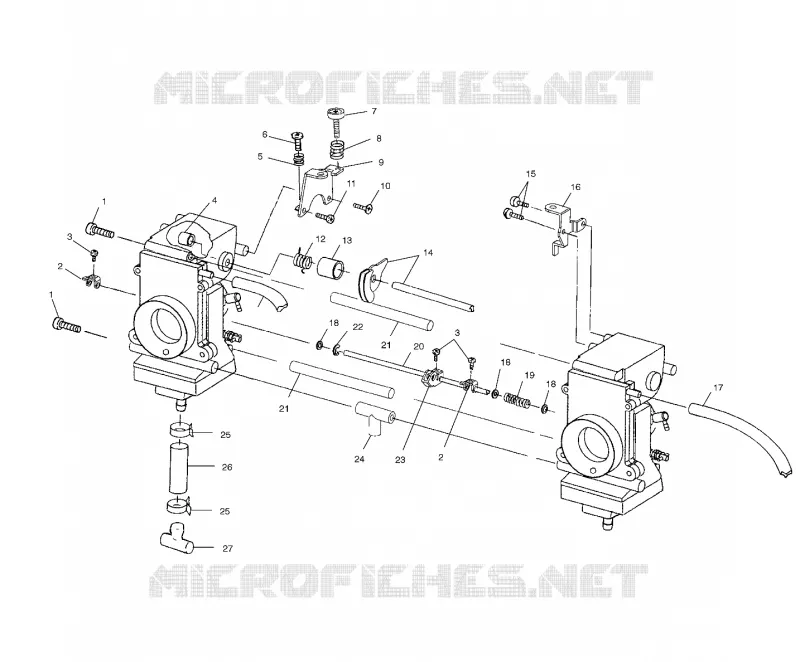

CARBURATORE (500) per 500 XC EDGE F/O del 2003

CARBURATORE (500)

1

BOLT

3130834

Non disponibile

2

LEVER

3130832

Non disponibile

3

SCREW

3130833

Non disponibile

4

RING

3140032

Non disponibile

5

SPRING

3130817

Non disponibile

6

SCREW

3130816

Non disponibile

7

ADJUSTER

3131285

Non disponibile

8

SPRING

3131284

Non disponibile

9

BRACKET

3131380

Non disponibile

10

SCREW

3130810

Non disponibile

11

SCREW

3130809

Non disponibile

12

SPRING

3130950

Non disponibile

13

RING

3130853

Non disponibile

14

ASM. SHAFT

3131370

Non disponibile

15

SCREW

3130821

Non disponibile

16

BRACKET

3130820

Non disponibile

17

HOSE VENT

3130826

Non disponibile

18

PACKING SHAFT

3130842

Non disponibile

19

SPRING SHAFT

3130841

Non disponibile

20

SHAFT

3130840

Non disponibile

21

RING

3130852

Non disponibile

22

E-RING

3130839

Non disponibile

23

LEVER STARTER

3130819

Non disponibile

24

ASM. NIPPLE

3131374

Non disponibile

25

HOSE CLAMP RED

7080003

Non disponibile

26

FUEL LINE ETHER RED 5/16# Substituted by 8350017-160

8350017600

Non disponibile

27

PLUG TRAP

5431893

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
