1
Cilindrata
500
2
Anno
2002
3
Allestimento
500 MAGNUM VL HDS - A02CD50FB
4
Catalogo ricambi

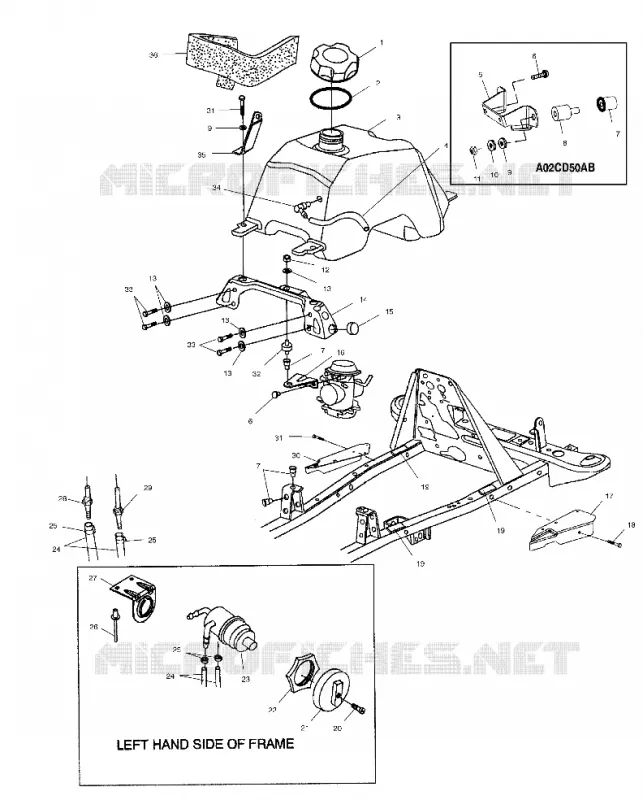

CARBURANTE TANK AND CARBURATORE MOUNTING
5
Esploso parti
Catalogo ricambi
MONTAGGIO DEL MOTORE
da
CONTROLLI
CARBURANTE TANK AND CARBURATORE MOUNTING
1
2
3
4
5
6
6
7
7
7
8
9
9
10
11
12
13
13
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
31
32
33
33
34
35
35
36
1
2
3
4
5
6
6
7
7
7
8
9
9
10
11
12
13
13
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
31
32
33
33
34
35
35
36
1
2
3
4
5
6
6
7
7
7
8
9
9
10
11
12
13
13
13
13
14
15
16
17
18
19
19
19
20
21
22
23
24
24
25
25
25
26
27
28
29
30
31
31
32
33
33
34
35
35
36
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
1
2
3
4
5
6
7
8
9
9
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
1
Cap Gas Tank
5433687
Non disponibile
2
Gasket
5812123
Non disponibile
3
Asm. Fuel Tank [Incl. 23 24 30]
2520143
Non disponibile
4
HOSE-POLY CLEAR 3/16 OD 1/8 ID
8360009600
Non disponibile
5
BRKT CARB.MT.
5240609067
Non disponibile
6
SCREW & WASHER(10)
3084205
Non disponibile
7
NUTSERT-1/4-20 HEX .165 GRIP
7547069
Non disponibile
8
MOUNT RUBBER CARB
3021086
Non disponibile
9
WASHER [INTL]
7558301
Non disponibile
10
WASHER(10)
7552605
Non disponibile
11
NUT-1/4-20 HEX-Y
7542105
Non disponibile
12
NUT NYLOK
7542122
Non disponibile
13
WASHER-FL .281X.750X.062-Y
7555859
Non disponibile
14
Bracket Carburetor Support
5245672067
Non disponibile
15
BUMPER RUBBER
5410414
Non disponibile
16
Mount Carb
5245673067
Non disponibile
17
Shield Splash RH
5245533067
Non disponibile
18
SCR-1/4-20X5/8 TAP/R-Y
7517386
Non disponibile
19
PAD
5810317
Non disponibile
20
SCR-4MMX.7X10MM-PH/PN Y LOC
7517505
Non disponibile
21
KNOB FUEL VALVE (If built before 1/14/00)
5432559
Non disponibile
22
NUT FUELVALVE ATV (If built before 1/14/00)
5432733
Non disponibile
23
VALVE 3-WAY (If built before 1/14/00)
7052161
Non disponibile
24
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
Non disponibile
25
HOSE CLAMP RED
7080003
Non disponibile
26
RIVET-3/16-.090-.290
7661637
Non disponibile
27
Bracket Fuel Valve
5240577067
Non disponibile
28
Fitting Fuel Outlet Main
7052150
Non disponibile
29
Fitting Fuel Outlet Reserve
7052149
Non disponibile
30
Shield Splash LH
5245394067
Non disponibile
31
BOLT
7512277
Non disponibile
32
MOUNT CARBURETOR
3110050
Non disponibile
33
BOLT LOCK
7512276
Non disponibile
34
Vent Tank
5431053
Non disponibile
35
BRKT RH.R.FUELCOVER BLK.
5222155067
Non disponibile
35
BRKT LH.R.FUELCOVER BLK.
5222154067
Non disponibile
36
Seal Foam
5811942
Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
