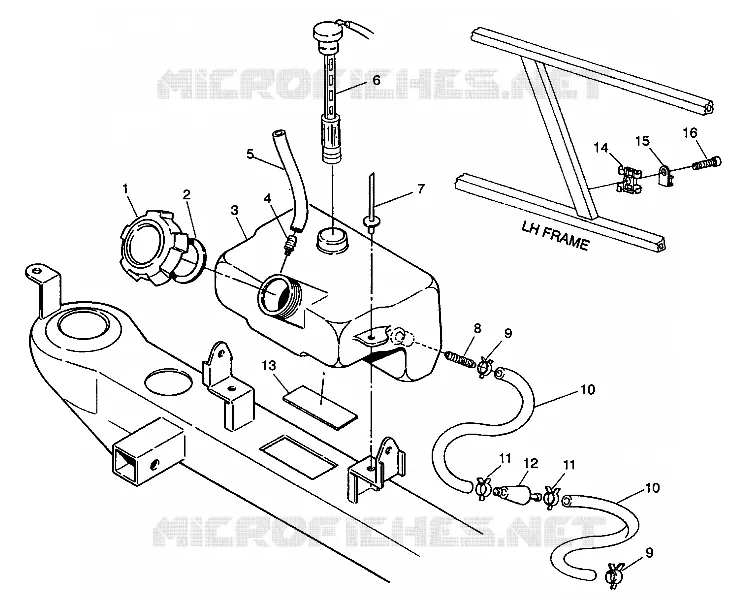

SERBATOIO OLIO ASSEMBLY  6X6 350L S938739 (4924362436009A)
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
16
1
CAP OIL TANK
5430779
Non disponibile
2
GASKET OIL CAP
5810141
Non disponibile
3
TANK OIL
5431066
Non disponibile
4
FITTING (10)
7052077
Non disponibile
5
VENT LINE 1/8 BULK Substituted by 8360009-600
8360009
Non disponibile
6
SWITCH OIL LEVEL
4110146
Non disponibile
7
RIVET-POP3/16(.251-.375)AL-LFB
7621457
Non disponibile
8
FITTING OUTLET DOUBLE
7052023
Non disponibile
9
CLAMP-HOSE(10)
7080134
Non disponibile
10
FUEL LINE-50FT.PKG. Substituted by 8450003-1525
2870563
Non disponibile
11
CLAMP-HOSE (LARGE GREEN)
7080307
Non disponibile
12
FILTER
2530009
Non disponibile
13
PAD
5810317
Non disponibile
14
T-Clip
7080525
Non disponibile
15
MOUNT TIE ANCHOR(10)
7080526
Non disponibile
16
SCREW(10)
7511856
Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
