SCATOLA DEGLI INGRANAGGI/FRENO and copertura della catena MOUNTING per MAGNUM 4X4 - W958144 del 1995

CENTRALINA DI MONTAGGIO

SCATOLA DEGLI INGRANAGGI/FRENO and copertura della catena MOUNTING

1

BOLT(10)

7515345

Non disponibile

2

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

3

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

4

SHIELD R.CALIPER BLK.

5240149067

Non disponibile

5

CALIPER ASM R.BRAKE Substituted by 1910224

1910180

Non disponibile

6

BOLT(10)

7515522

Non disponibile

7

WASHER-SPRING-LOCK

7552603

Non disponibile

8

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

9

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

10

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

11

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

12

BOLT CARRIAGE(10)

7515484

Non disponibile

13

SEAL BRAKE

3610026

Non disponibile

14

Shim [.030 Inch]

5211517

Non disponibile

14

SHIM CHAINCASE .010

5211065

Non disponibile

14

SHIM CHAINCASE .020

5210764

Non disponibile

15

BRG.ASM O/P SHAFT

1590237

Non disponibile

16

FITTING LUB W/BALL

7080306

Non disponibile

17

NUT

7542449

Non disponibile

18

DISC ASM BRAKE

1910177

Non disponibile

19

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

20

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

21

SPACER CHAIN GUARD

5333254

Non disponibile

22

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

23

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

24

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

25

DECAL LUBRICATION

7074214

Non disponibile

26

GUARD CHAIN CTR.

5431717

Non disponibile

27

BOLT(10)

7515384

Non disponibile

28

WASHER(10)

7552606

Non disponibile

29

WASHER(10) Substituted by 7558402

7555770

Non disponibile

30

DECAL #DEMAND 4 DRIVE#

7073456

Non disponibile

31

WASHER [INTL]

7555843

Non disponibile

32

BOLT(10)

7512269

Non disponibile

33

WASHER(10)

7552605

Non disponibile

34

NUT SPEED(10)

7670060

Non disponibile

35

Nut

7542403

Non disponibile

36

SCR-3/8-24X3 3/4 HX CP GR5-Y

7515472

Non disponibile

37

NUT-3/8-16-Y

7542404

Non disponibile

38

BOLT(10)

7515485

Non disponibile

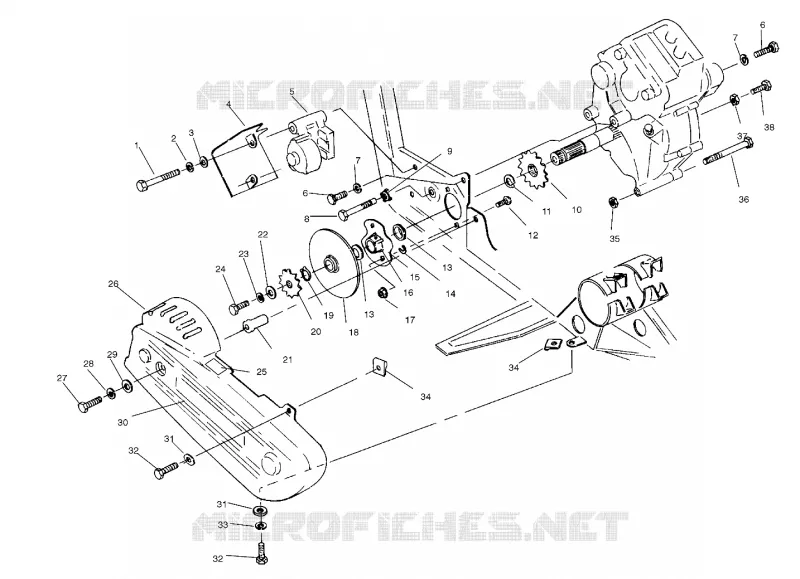

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
