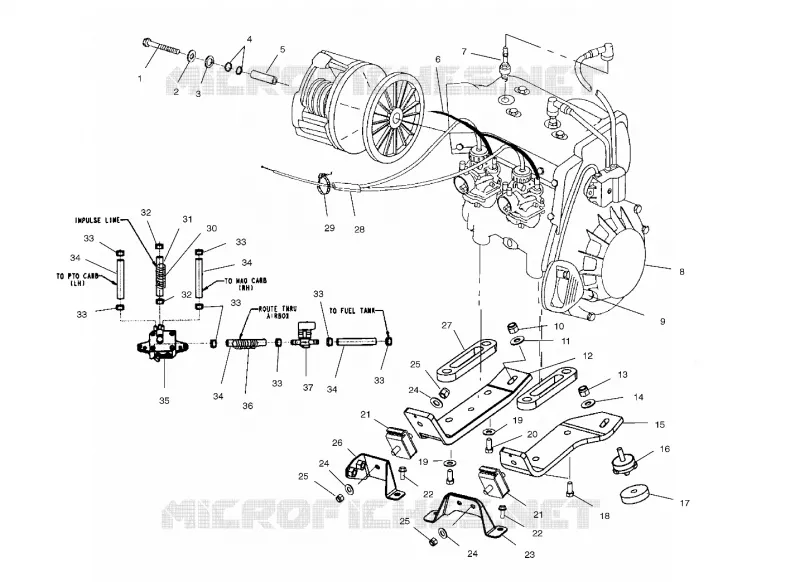

MONTAGGIO DEL MOTORE
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
24
24
25
25
25
26
27
28
29
30
31
32
32
33
33
33
33
33
33
33
34
34
34
34
35
36
37
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
21
22
22
23
24
24
24
25
25
25
26
27
28
29
30
31
32
32
33
33
33
33
33
33
33
34
34
34
34
35
36
37
1
SCREW
7517776
Non disponibile
2
WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]
7575202
Non disponibile
3
WASHER CLUTCH RETAINER
5010287
Non disponibile
4
O-RING CLUTCH BOLT
5410507
Non disponibile
5
SPACER CLUTCH BOLT
5020513
Non disponibile
6
CABLE CHOKE
7080290
Non disponibile
7
Plug Spark NGK BR9ES
3070163
Non disponibile
8
ENG.(S.B.)EC55PM-010 (See Footnote)
3085618
Non disponibile
9
HANDLE RECOIL Substituted by 5431499-070
5431499
Non disponibile
10
NUT-HEX-3/8-16 A ZTB NYL
7542451
Non disponibile
11
WASHER FLAT
7555893
Non disponibile
12
STRAP-ENGINE MOUNT LH 550
5245015
Non disponibile
13
NUT-3/8-16-Y
7542404
Non disponibile
14
WASHER-3/8-INT LK(1220-00)-Z
7556180
Non disponibile
15
STRAP-ENGINE MOUNT RH 550
5245016
Non disponibile
16
MOUNT-ENGINE 3/8-16
3021220
Non disponibile
17
SPACER-ENGINE MOUNT .44
5245117
Non disponibile
18
SCREW
7517399
Non disponibile
19
WASHER LOCK(10)
7553101
Non disponibile
20
BOLT(10)
7512515
Non disponibile
21
MOUNT-ENGINE 3/8-16 RECT
3021206
Non disponibile
22
SCREW
7517854
Non disponibile
23
BRKT-ENGINE MOUNT RH FORMED
5245044
Non disponibile
24
WASHER
7555806
Non disponibile
25
NUT-3/8-16 FLEXLOCK THIN-Y
7547008
Non disponibile
26
WELD-ENG MOUNT BRKT LH
1013397
Non disponibile
27
SPACER ENGINE
5245020
Non disponibile
28
CABLE-THROTTLE
7080888
Non disponibile
29
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
Non disponibile
30
Conduit Convoluted [SVC]
8360052305
Non disponibile
31
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
Non disponibile
32
HOSE CLAMP RED
7080003
Non disponibile
33
CLAMP-HOSE (LARGE GREEN)
7080307
Non disponibile
34
TUBING-ETHER ERETHNE 600CM SVC Substituted by 8350018-160
8350018600
Non disponibile
35
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
36
CONDUIT CONVOL(6 CM) Substituted by 4010051-15
401005106
Non disponibile
37
VALVE FUEL PLASTIC INLINE
7052248
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
