1
Cilindrata
500
2
Anno
2003
3
Allestimento
500 MAGNUM 4X4 HDS - A03CD50FB
4
Catalogo ricambi
SWING ARM/REAR/SCATOLA INGRANAGGI MONTAGGIO
5
Esploso parti
Catalogo ricambi
COPERCHIO FRIZIONE
da
CILINDRO

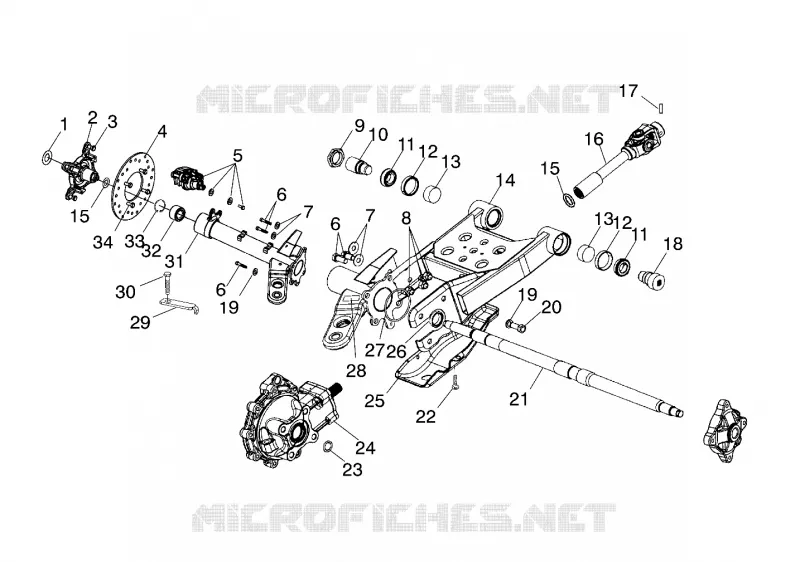

SWING ARM/REAR/SCATOLA INGRANAGGI MONTAGGIO
1
2
3
4
5
5
5
6
6
6
7
7
8
9
10
11
11
12
12
13
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
1
2
3
4
5
5
5
5
6
7
8
9
10
11
11
12
13
14
15
15
16
16
17
18
19
19
20
20
21
22
22
23
24
25
26
27
1
O-Ring
5412022
Non disponibile
2
Hub Wheel (If built after 5/01/02)
5133360
Non disponibile
3
STUD(10)
7515513
Non disponibile
4
Disc Brake
5244882
Non disponibile
5
BOLT(10)
7515481
Non disponibile
5
WASHER-SPRING-LOCK
7552603
Non disponibile
5
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
6
Bolt
7517604
Non disponibile
7
WASHER
7555721
Non disponibile
8
NUT NYLON
7547065
Non disponibile
9
Nut Jam
5133387
Non disponibile
10
Pivot Threaded LH
5133388
Non disponibile
11
Bearing Tapered Roller Cone
3514399
Non disponibile
12
Bearing Tapered Roller Cup
3514398
Non disponibile
13
Foam
5812447
Non disponibile
14
Asm. Swing Arm [Incl. 12]
1541820
Non disponibile
15
O-Ring
5412202
Non disponibile
16
Asm. Prop Shaft Rear
1380202
Non disponibile
17
PIN-SPRING 5/16 X 1 5/8-Y
7661913
Non disponibile
18
Pivot Swing Arm RH
5133389
Non disponibile
19
WASHER SPLIT LOCK
7553201
Non disponibile
20
Bolt
7517585
Non disponibile
21
Axle Rear
5133626
Non disponibile
22
Screw
7517612
Non disponibile
23
O-Ring
5411531
Non disponibile
24
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
25
Plate Skid Rear Housing
5242851067
Non disponibile
25
Pad Rubber
5811716
Non disponibile
25
Asm. Skid Plate Rear
1012881
Non disponibile
26
Collar Rear Axle
5132698
Non disponibile
27
O-Ring
5411707
Non disponibile
28
Decal Hitch
7170910
Non disponibile
29
Clamp Brake Line Rear
5245050
Non disponibile
30
SCREW(10)
7512017
Non disponibile
31
Tube Axle LH
1013264067
Non disponibile
32
Bearing Hubstrut
3514342
Non disponibile
33
RING-RETAINING 2.500 INTERNAL
7710507
Non disponibile
34
SCR-HH-5/16-18X0.75 GR5 ZY3 NY
7512325
Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
