1
Cilindrata
570
2
Anno
2015
3
Allestimento
SPORTSMAN ACE 570 EURO
4
Catalogo ricambi

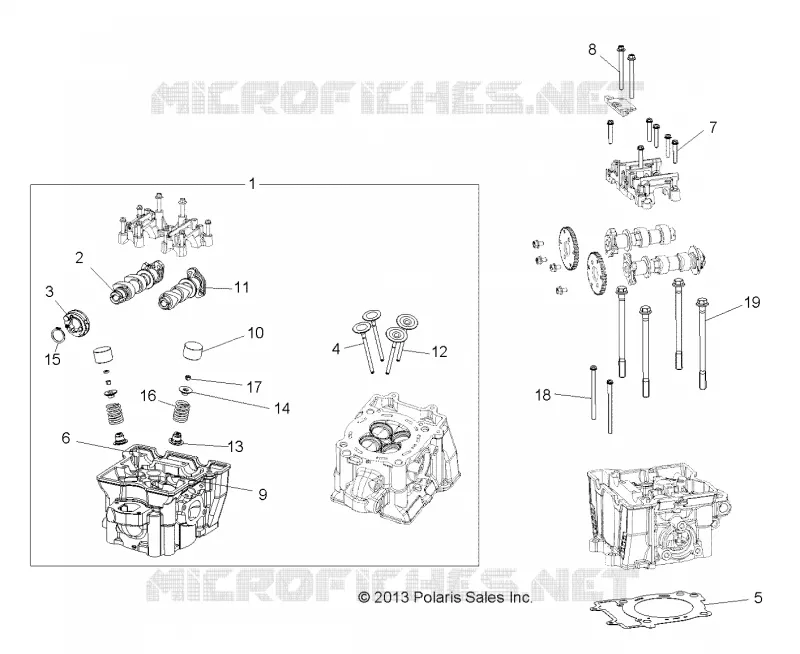

CILINDRO HEAD, CAMS AND VALVOLE
5
Esploso parti
Catalogo ricambi
CILINDRO
da
MOTORE, MOTORE and TRASMISSIONE DI MONTAGGIO
CILINDRO HEAD, CAMS AND VALVOLE
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
1
1
1
1
1
1
1
1
2
2
2
3
3
4
5
5
6
6
7
7
7
7
7
7
7
8
8
9
9
9
9
10
11
11
12
12
13
14
15
15
15
16
1
ASM-CYLINDER HEAD 1CYL MACH [INCL. HEAD GUIDES CARRIER 6-9]
3022521
Non disponibile
2
ASM. CAMSHAFT
1204836
Non disponibile
3
ASM-DECOMP SYSTEM LH
1205100
Non disponibile
4
VALVE-INTAKE STEEL G-90
3022134
Non disponibile
5
GASKET CYLINDER HEAD
5813676
Non disponibile
6
PIN DOWEL M6x10
5132835
Non disponibile
7
SCR-HXFL-M6X1.0X35 10.9 ZY3 [USED WITH 3022716]
7519978
Non disponibile
8
SCR-HXFL M6X1.0X70 B18.2.3.4M [USED WITH 3022716]
7519197
Non disponibile
9
DOWEL HOLLOW M8X8
7661977
Non disponibile
10
TAPPET VALVE GRADED 5.175
5138477518
Non disponibile
10
TAPPET VALVE GRADED 5.250
5138477525
Non disponibile
10
TAPPET VALVE GRADED 5.300
5138477530
Non disponibile
10
TAPPET VALVE GRADED 5.150
5138477515
Non disponibile
10
TAPPET VALVE GRADED 5.100
5138477510
Non disponibile
10
TAPPET VALVE GRADED 5.450
5138477545
Non disponibile
10
TAPPET VALVE GRADED 4.625
5138477462
Non disponibile
10
TAPPET VALVE GRADED 4.600
5138477460
Non disponibile
10
TAPPET VALVE GRADED 4.650
5138477465
Non disponibile
10
TAPPET VALVE GRADED 4.825
5138477482
Non disponibile
10
TAPPET VALVE GRADED 5.375
5138477538
Non disponibile
10
TAPPET VALVE GRADED 4.450
5138477445
Non disponibile
10
TAPPET VALVE GRADED 5.200
5138477520
Non disponibile
10
TAPPET VALVE GRADED 4.475
5138477448
Non disponibile
10
TAPPET VALVE GRADED 4.950
5138477495
Non disponibile
10
TAPPET VALVE GRADED 4.925
5138477492
Non disponibile
10
TAPPET VALVE GRADED 4.725
5138477472
Non disponibile
10
TAPPET VALVE GRADED 5.050
5138477505
Non disponibile
10
TAPPET VALVE GRADED 4.575
5138477458
Non disponibile
10
TAPPET VALVE GRADED 5.125
5138477512
Non disponibile
10
TAPPET VALVE GRADED 4.525
5138477452
Non disponibile
10
TAPPET VALVE GRADED 5.350
5138477535
Non disponibile
10
TAPPET VALVE GRADED 5.275
5138477528
Non disponibile
10
TAPPET VALVE GRADED 4.500
5138477450
Non disponibile
10
TAPPET VALVE GRADED 4.550
5138477455
Non disponibile
10
TAPPET VALVE GRADED 5.075
5138477508
Non disponibile
10
TAPPET VALVE GRADED 5.325
5138477532
Non disponibile
10
TAPPET VALVE GRADED 4.850
5138477485
Non disponibile
10
TAPPET VALVE GRADED 4.400
5138477440
Non disponibile
10
TAPPET VALVE GRADED 5.425
5138477542
Non disponibile
10
TAPPET VALVE GRADED 4.875
5138477488
Non disponibile
10
TAPPET VALVE GRADED 5.000
5138477500
Non disponibile
10
TAPPET VALVE GRADED 5.225
5138477522
Non disponibile
10
TAPPET VALVE GRADED 4.975
5138477498
Non disponibile
10
TAPPET VALVE GRADED 4.700
5138477470
Non disponibile
10
TAPPET VALVE GRADED 5.025
5138477502
Non disponibile
10
TAPPET VALVE GRADED 5.400
5138477540
Non disponibile
10
TAPPET VALVE GRADED 4.800
5138477480
Non disponibile
10
TAPPET VALVE GRADED 4.675
5138477468
Non disponibile
10
TAPPET VALVE GRADED 4.750
5138477475
Non disponibile
10
TAPPET VALVE GRADED 4.775
5138477478
Non disponibile
10
TAPPET VALVE GRADED 4.425
5138477442
Non disponibile
10
TAPPET VALVE GRADED 4.900
5138477490
Non disponibile
11
CAMSHAFT INTAKE
3022556
Non disponibile
12
VALVE-EXHAUST INCONEL
3022349
Non disponibile
13
SEAT-W/SEAL VALVE SPRING
3610212
Non disponibile
14
RETAINER VALVE
5138435
Non disponibile
15
RING-SNAP EXT 23MM
7710653
Non disponibile
16
SPRING VALVE
7043988
Non disponibile
17
KEEPER-VALVE
7081470
Non disponibile
18
SCR-HXFLG M6X1.0X90
7519153
Non disponibile
19
SCR-HXFL-M11X1.25X150 10.9 SEM
7519123
Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
