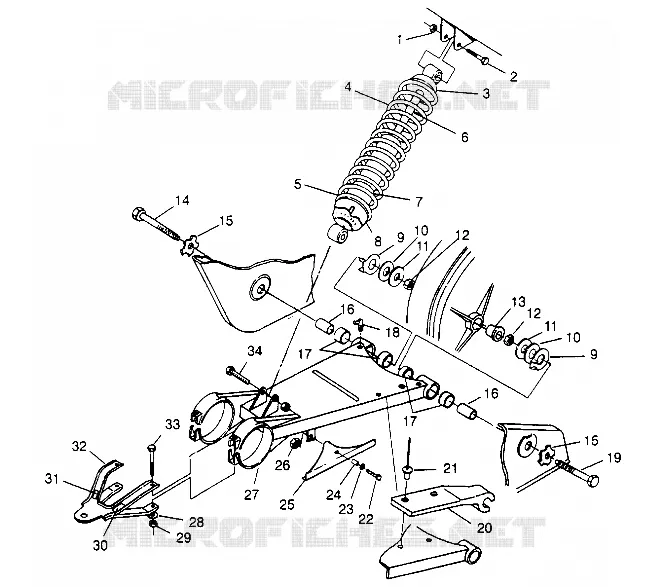

SWING ARM SHOCK (AFTER SERIAL #2275881) MAGNUM 2X4 W957544 (4926852685B011) per MAGNUM 2X4 - W957544 del 1995

SWING ARM SHOCK (AFTER SERIAL #2275881) MAGNUM 2X4 W957544 (4926852685B011)

1

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

2

SCREW

7515415

Non disponibile

3

RETAINER SHOCK

5222118

Non disponibile

4

SPRING COMP REAR

7041204067

Non disponibile

5

ADAPTER SPRING SEAT

5630351

Non disponibile

6

SHOCK REAR

7041448

Non disponibile

7

SLEEVE SPRING PROTECTOR

5431032

Non disponibile

8

CAM ADJUSTING SPRING

5630334

Non disponibile

9

BUSHING

5240952

Non disponibile

10

BUSHING Substituted by 5433414

5431977

Non disponibile

11

WASHER(10)

7555911

Non disponibile

12

NUT LOCK(10)

7542602

Non disponibile

13

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

14

BOLT SHOULDER

7512701

Non disponibile

15

PLATE BOLT LOCK

5220958

Non disponibile

16

BUSHING SWING ARM

5020793

Non disponibile

17

BUSHING SWING ARM Substituted by 5433417

5431972

Non disponibile

18

FITTING LUBE 45 DEG.(10)

7080586

Non disponibile

19

BOLT SHOULDER

7512702

Non disponibile

20

GUIDE CHAIN

5431310

Non disponibile

21

RIVET

7621433

Non disponibile

22

Screw

7515304

Non disponibile

23

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

24

Bushing

5332828

Non disponibile

25

GUIDE CHAIN GUARD Substituted by 5430776

5431968

Non disponibile

26

NUT FLANGE

7542321

Non disponibile

27

ARM ASM SWING

1580090

Non disponibile

28

WASHER-.453X1.0X.078-Y

7555883

Non disponibile

29

NUT LOCK (10)

7542503

Non disponibile

30

DECAL CHAIN FREE PLAY

7074752

Non disponibile

31

DECAL HITCH Substituted by 7078261

7072533

Non disponibile

32

Kit Hitch [Incl. 12 13 14]

2200472

Non disponibile

33

Bolt

7512576

Non disponibile

34

BOLT

7515438

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
