SUSPENSION, Guida di montaggio per 550 TRAIL TOURING DELUXE del 2007

SUSPENSION, Guida di montaggio

1

BOLT

7512007

Non disponibile

2

WASHER-.20X.67X.048-Y

7555792

Non disponibile

3

Cap Rail Tip

5434355

Non disponibile

4

NUT-NYLOC 10-24 Y

7541925

Non disponibile

5

WASHER FLAT

7555783

Non disponibile

6

BUMPER JOUNCE FRONT

5521499

Non disponibile

7

Bracket Rail Reinforcement

5245678

Non disponibile

8

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

9

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

10

SCREW

7515346

Non disponibile

11

WASHER LOCK

7556179

Non disponibile

12

BEARING

3514303

Non disponibile

12

ASM. WHEEL BOGIE PLAIN

1590317

Non disponibile

12

RING RETAINING

7718407

Non disponibile

12

Asm. Scrolled Wheel [Incl. 2 3]

1590318244

Non disponibile

13

BOLT

7515317

Non disponibile

14

BLOCK WHEEL MOUNT LWT

5631065

Non disponibile

15

Liner Bumper

5432946

Non disponibile

16

BUMPER JOUNCE REAR COIL-OVER

5521498

Non disponibile

17

BOLT

7515537

Non disponibile

18

BUMPER PIVOT ARM

5410925

Non disponibile

19

MOUNT BUMPER

5131113

Non disponibile

20

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

21

RIVET

7621501

Non disponibile

22

BLOCK IDLER BOLT ADJUSTING

5132444

Non disponibile

23

NUT

7547156

Non disponibile

24

SCREW

7517773

Non disponibile

25

Asm. Rail RH [Incl. 6 9 19 21 25]

1541685

Non disponibile

25

Asm. Rail LH [Incl. 6 9 19 21 25]

1541684

Non disponibile

26

SCREW-#10-24X1.5 TRX/PN MC-Y

7510504

Non disponibile

27

Guide Spring

5434277

Non disponibile

28

RIVET

7661845

Non disponibile

29

SCR-1/4-20X3/4 TR/TX/TAP-Y

7515199

Non disponibile

30

SLIDER SVC

5521633

Non disponibile

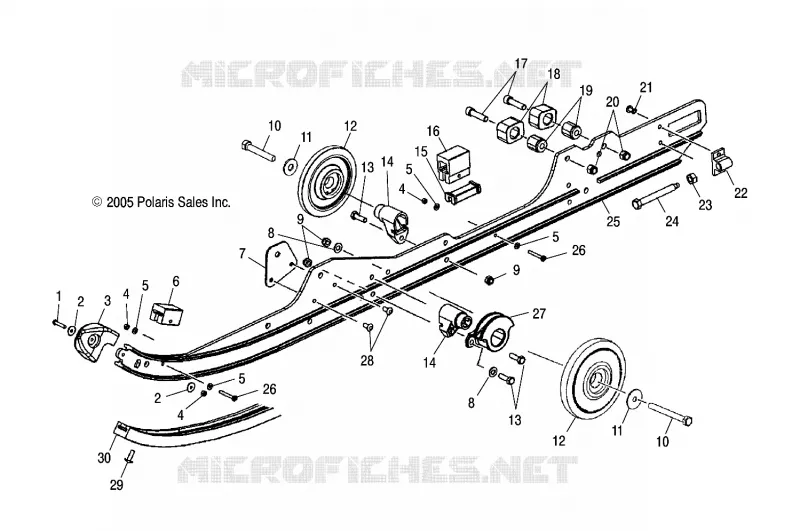

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
