MONTAGGIO DEL MOTORE per XPLORER 300 - A99CC28CA del 1999

MONTAGGIO DEL MOTORE

1

MOUNT MOTOR

3110026

Non disponibile

2

INSULATOR MOTOR MT.

5430802

Non disponibile

3

CABLE GND-ENGINE

4010132

Non disponibile

4

BOLT(10)

7515321

Non disponibile

5

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

6

MOUNT ENG TOP

5241799067

Non disponibile

7

NUT FLEXLOC

7542411

Non disponibile

8

THERMOSTAT-COOLING FAN

4010211

Non disponibile

9

NUT-10-24-FLEX LOC-Z

7541906

Non disponibile

10

FITTING VENT 1/8#

7052192

Non disponibile

11

BOLT(10) *

7512566

Non disponibile

12

WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]

7575202

Non disponibile

13

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

14

BUSHING-.437 X.770 X.50

5430261

Non disponibile

15

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

16

BOLT(10) [CALIPER MOUNTING]

7512457

Non disponibile

17

MOUNT ENG LOW BLK

1040532067

Non disponibile

18

WASHER

7555806

Non disponibile

19

Nut

7542403

Non disponibile

20

SPARKPLUG (10)

3070156

Non disponibile

21

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

22

CLAMP-NARROW BAND 1.38/2.38

7080511

Non disponibile

23

BOOT CLUTCH INTAKE

5410421

Non disponibile

24

WASHER-.390X1.12X.060 FL-Y

7555823

Non disponibile

25

WASHER SPRINGLOCK(10) Substituted by 7552603

7553001

Non disponibile

26

SCREW

7512490

Non disponibile

27

MT FR.ENGINE 300 BLK.

5242229067

Non disponibile

28

ENG.(S.B.)EC28PF-SB Substituted by 1211654

3084720

Non disponibile

29

HOSE CLAMP RED

7080003

Non disponibile

30

FUEL LINE-1/4 ID (SVC) 600 CM [BULK]

8450040600

Non disponibile

31

CHECKVALVE VENT Substituted by 7051011

7052047

Non disponibile

32

FITTING TEE

7052005

Non disponibile

33

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

34

MT REAR (300) BLK.

5241176067

Non disponibile

35

MOUNT MOTOR

3110028

Non disponibile

36

FILTER

2530009

Non disponibile

37

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

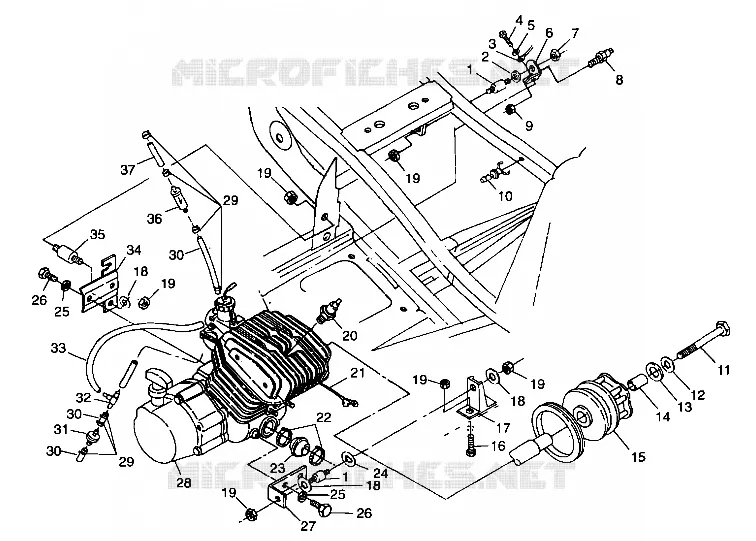

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
