MONTAGGIO DEL MOTORE per MAGNUM 330 4X4 - A05CD32AA del 2005

MONTAGGIO DEL MOTORE

1

HOSE [BULK SVC]

84500031525

Non disponibile

2

FITTING-TEE 1/4-1/4-BRB-NY

7052075

Non disponibile

3

Engine ES320PFE103

1202789

Non disponibile

4

NUT FLANGE LOCK

7547108

Non disponibile

5

Bracket Motor Mount

5247341

Non disponibile

6

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

7

SCR-TFHFL-1/4-20X0.75 CHS ZY3

7512232

Non disponibile

8

CABLE GND-ENGINE

4010132

Non disponibile

9

Bolt

7512315

Non disponibile

10

Mount Rubber

5412248

Non disponibile

11

WASHER-.390X1.12X.060 FL-Y

7555823

Non disponibile

12

BOOT-CLUTCH INTAKE

5411721

Non disponibile

13

CLAMP-NARROW BAND 1.38/2.38

7080511

Non disponibile

14

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

15

MOUNT ENGINE REAR 325 BLK (If built after 12/01/99)

1013133067

Non disponibile

16

SCREW (10)

7517289

Non disponibile

17

Mount Rubber Rear

3021119

Non disponibile

18

WASHER FLAT

7555815

Non disponibile

19

SCR-3/8-24X2 3/4HX HD CP GR5-Y

7515417

Non disponibile

20

Mount Lower Front (If built after 2/17/03)

5247342

Non disponibile

21

MOUNT RUBBER ENGINE 45 DURO

3021181

Non disponibile

22

BUSHING-.437 X.770 X.50

5430261

Non disponibile

23

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

24

WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]

7575202

Non disponibile

25

BOLT(10) *

7512566

Non disponibile

26

Cable Battery/Engine

4010095

Non disponibile

27

Line Fuel

8450103

Non disponibile

28

FILTER

2530009

Non disponibile

29

HOSE CLAMP RED

7080003

Non disponibile

30

FUEL LINE-1/4 ID (SVC) 600 CM [BULK]

8450040600

Non disponibile

31

NUT-M5X.8 HX NYL-Y

7546601

Non disponibile

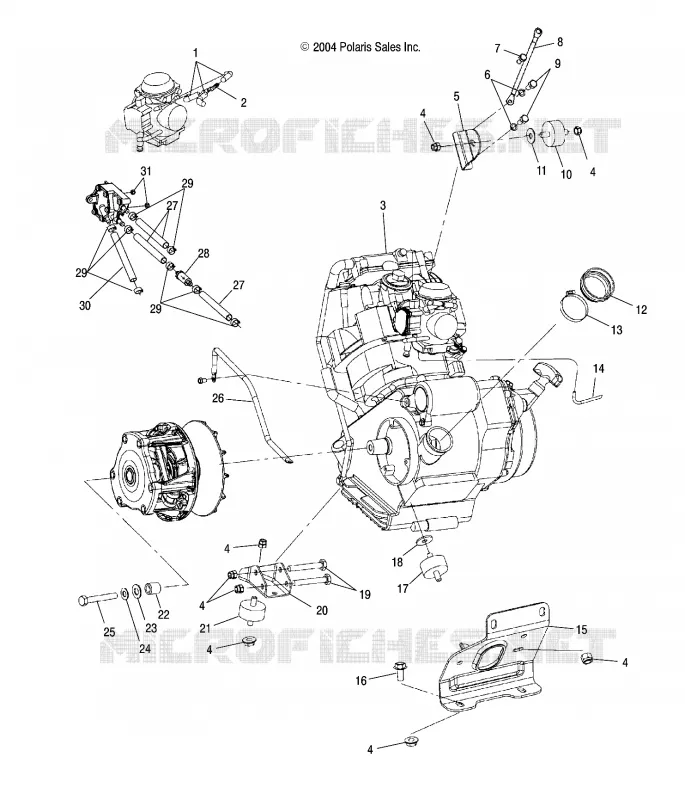

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
