Guida di montaggio (SUSPENSION) per 550 SPORT TOURING del 2000

Guida di montaggio (SUSPENSION)

1

WHEEL IDLER

1543018

Non disponibile

2

INSERT WHEEL

5431531

Non disponibile

3

BEARING

3514303

Non disponibile

4

RING RETAINING

7718407

Non disponibile

5

BOLT(10)

7512538

Non disponibile

6

WASHER-.438X1.375X.083 FL-B

7555852

Non disponibile

7

NUT NYLOCK(10)

7542525

Non disponibile

8

ANGLE REINFORCEMENT BUMPER

5222629

Non disponibile

8

BUMPER SUSPENSION

5811097

Non disponibile

9

BOLT

7515545

Non disponibile

10

MOUNT BUMPER

5131113

Non disponibile

11

BUMPER PIVOT ARM

5410925

Non disponibile

12

BOLT ADJUSTER(10)

7515455

Non disponibile

13

NUT TENSIONER ADJ.

5020943

Non disponibile

14

RAIL ASM RH X-10 136 (Incl. 2 12 20 27)

1541156

Non disponibile

14

RAIL ASM LH X-10 136 (Incl. 2 12 20 27)

1541155

Non disponibile

15

RIVET

7621501

Non disponibile

16

BLOCK IDLER BOLT ADJUSTING

5130530

Non disponibile

17

NUT FLEXLOC

7542411

Non disponibile

18

SPRING ROLLER SQ

5433575

Non disponibile

19

WHEEL BOGIE SCRL C.RED (Incl. 2 3 4)

1594082256

Non disponibile

20

SPACER WHEEL

5333116

Non disponibile

21

SCR-HH-3/8-24X5.5 GR5 ZY3

7512404

Non disponibile

22

SPACER BOGIE WHEEL

5630399

Non disponibile

23

RIVET

7621476

Non disponibile

24

SCREW

7515175

Non disponibile

25

COVER RAIL TIP

5433005

Non disponibile

26

RIVET

7621435

Non disponibile

27

NUT NYLOK

7542122

Non disponibile

28

ANGLE REINFORCEMENT BUMPER

5222629

Non disponibile

28

BUMPER SUSPENSION

5810554

Non disponibile

29

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

30

PLATE RAILSUPPORT 136#

5211843

Non disponibile

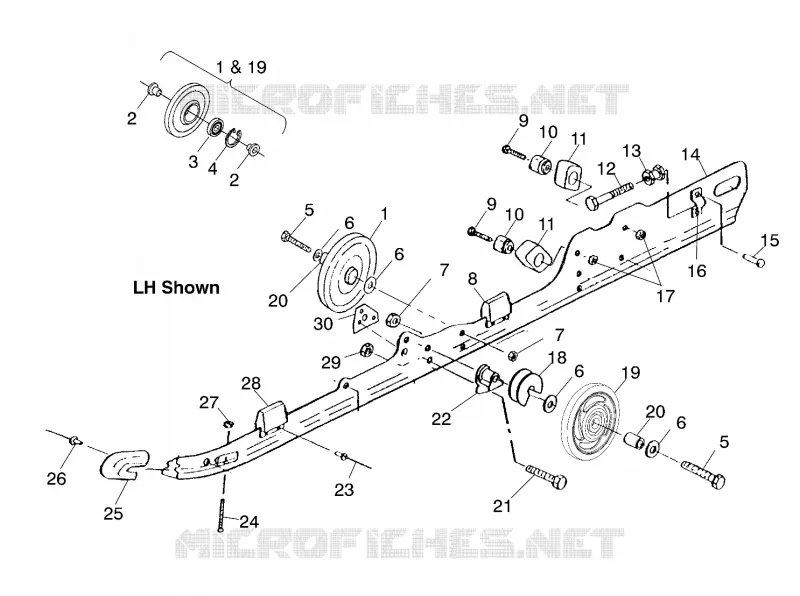

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
