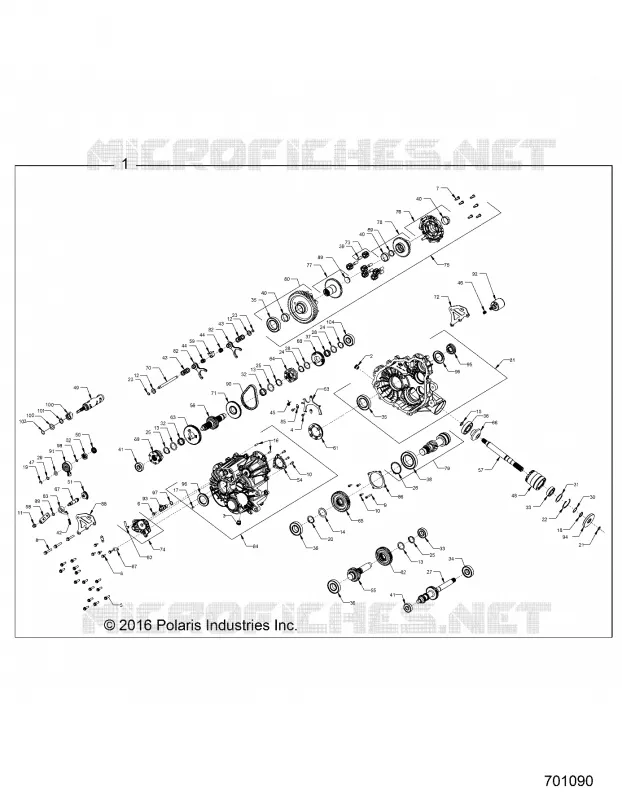

DRIVE TRAIN, PRINCIPALE SCATOLA INGRANAGGI INTERNALS per GENERAL 1000 EPS / PREMIUM / LIMITED EDITION del 2018

DRIVE TRAIN, SELETTORE DI MARCIA

DRIVE TRAIN, MAIN SCATOLA INGRANAGGI MONTAGGIO

ASM-GEARCASE SPOOL [INCL. ALL]

1333435

Non disponibile

ASM-GEARCASE [OPTIONAL MY19 DIFF REQUIRES USE OF QTY.2 1334076 & 5415584]

1334123

Non disponibile

PLUG SOCKET HEAD

3234755

Non disponibile

PLUG-SOCKET HEAD W/MAG M18X1.5

3234756

Non disponibile

SCREW 6-LOBE PAN HD M6 X 1 X 16

3234309

Non disponibile

SCREW HEX FLANGE HEAD M8 X 1.25 X 30

3234898

Non disponibile

SCREW HEX FLANGE HEAD M6 X 1 X 20

3235206

Non disponibile

SCREW CAP HH M8 X 1.25 X 25

3236169

Non disponibile

SCREW HEX FLANGE M8 X 50

3235207

Non disponibile

SCREW SOCKET HEAD CAP M6 X 1.0 X 40

3235208

Non disponibile

SCREW SOCKET HEAD CAP M6 X 1.0 X 18

3235332

Non disponibile

NUT LOCK HEX FLANGE NYLON M8 X 1.25

3235210

Non disponibile

WASHER CUP

3234091

Non disponibile

WASHER-32.3X42X1.5(115288)

3235211

Non disponibile

WASHER-35.6X57X1.5(115289)

3235212

Non disponibile

WASHER-17.3X25X1.5(115290)

3235213

Non disponibile

PIN DOWEL 6 X 20

3234330

Non disponibile

PIN SPRING SLOTTED 6 X 12

7043746

Non disponibile

RING RETAINING BASIC EXTERNAL 0.984

3233106

Non disponibile

RING RETAINING BASIC EXTERNAL

3233834

Non disponibile

RING RETAINING SHAFT DIA. 1.375

3233364

Non disponibile

RING RETAINING EXTERNAL SHR-66

3234318

Non disponibile

RING RETAINING BASIC INTERNAL 2.047

3234269

Non disponibile

RING RETAINING BASIC EXTERNAL 0.428

3234090

Non disponibile

RING RETAINING

3234205

Non disponibile

RING RETAINING BASIC EXTERNAL MSR-32

3235214

Non disponibile

RING-RETAIN VSH-237(130298)

3235216

Non disponibile

SHAFT INPUT 42T/20T/25T

3235754

Non disponibile

WASHER THRUST 1.187 X 1.500 X .0600

3233378

Non disponibile

WASHER THRUST 0.446 X 0.88 X 0.025

3234642

Non disponibile

SHIM 1.180 OD X 0.995 ID

3234272

Non disponibile

SHIM 2.040 OD X 1.63 ID

3234273

Non disponibile

BEARING NEEDLE CAGE ASSY

3233014

Non disponibile

BEARING

3233019

Non disponibile

BEARING BALL 6206RSH2 STD 30 X 62 X 16

3235496

Non disponibile

BEARING BALL 6010 C3 50 X 80 X 10

3233268

Non disponibile

BEARING BALL 6207 C3 35MMX72MMX17MM

3234065

Non disponibile

BEARING-NEEDLE 30X35X13-CAGED

3233384

Non disponibile

BEARING BALL 6012 C3 60 X 95 X 18

3235218

Non disponibile

BEARING PLAIN 10 X 12 X 25

3234239

Non disponibile

BEARING PLAIN 40 X 44 X 15

3234241

Non disponibile

BEARING BALL 6303 17 X 47 X 14

3234652

Non disponibile

SPRING COMPRESSION 0.36 O.D. X 1.125

3234578

Non disponibile

SPRING COMPRESSION .92 O.D. X 2.000

3234078

Non disponibile

SPRING COMPRESSION 0.46 I.D. X 0.73

3234089

Non disponibile

SPRING TORSION RETURN

3234276

Non disponibile

SPRING COMPRESSION 0.54 O.D. X 0.44 I.D. X 0.05 WIRE

3234277

Non disponibile

WASHER-SPRING 210393

3235327

Non disponibile

TUBE SNORKEL MACHINED

3234278

Non disponibile

DRUM SHIFT MACH

3235984

Non disponibile

GEAR SECTOR 16T

3233839

Non disponibile

GEAR-SECTOR 31T

3233832

Non disponibile

STAR DETENT

3235982

Non disponibile

FORK PIVOT SHIFT REAR DIFF

3235455

Non disponibile

PLATE PARK 12 FACE

3235456

Non disponibile

SHAFT-IDLER 29T(285803)

3235223

Non disponibile

SHAFT REVERS E 29T

3235224

Non disponibile

SHAFT-FRONT OUTPUT(285914)

3235394

Non disponibile

BELLCRANK 92 DEG

3235581

Non disponibile

COLLAR SHIFT

3234073

Non disponibile

TUBE VENT 90 -1/4 INCH HOSE

3234230

Non disponibile

DOG ENGAGEMENT 6-FACE

3234928

Non disponibile

GEAR-44T STAGE2(352842)

3235229

Non disponibile

GEAR-LOW 67T(352856)

3235232

Non disponibile

ENGAGEMENT DOG 6-FACE(352857)

3235233

Non disponibile

GEAR-46T STAGE 3(352872)

3235236

Non disponibile

GEAR-13T FRONT OUTPUT(352957)

3235237

Non disponibile

SHAFT-SHIFT(352973)

3235238

Non disponibile

GEAR-53T(352858)

3235234

Non disponibile

SHIFT DOG PARK/LOW (353357)

3235457

Non disponibile

RAIL-SHIFT SHAFT(353622)

3235542

Non disponibile

SPROCKET-48T 6-FACE REVERSE

3235755

Non disponibile

WELDMENT REAR MOUNT BRACKET63 [INCL. ALL HARDWARE]

3235399

Non disponibile

GEAR SUBASSEMBLY

3234469

Non disponibile

SUBASSEMBLY SECTOR COVER

3235713

Non disponibile

SUBASSEMBLY AVALANCHE DIFFERENTIAL

3235373

Non disponibile

SUBASSEMBLY DIFF COVER [INCL. PLUG BUSHING] [INCL. PLUG BUSHING]

3235376

Non disponibile

SUBASSEMBLY 39T SIDE GEAR [INCL. PLUG] [INCL. PLUG]

3235374

Non disponibile

SUBASSY 39T SIDE GEAR [INCL. PLUG BUSHING] [INCL. PLUG BUSHING]

3235375

Non disponibile

SUBASM. SHAFT

3235336

Non disponibile

SUBASSY GEAR 53T [INCL. PINS BUSHING BEARING] [INCL. PINS BUSHING BEARING]

3235378

Non disponibile

SUBASSEMBLY LH CASE [INCLUDES ALL HARDWARE]

3235757

Non disponibile

SUBASSEMBLY SHIFT FORK

3235920

Non disponibile

SUBASSEMBLY PAWL DETENT ROLLER

3235452

Non disponibile

SUBASSEMBLY RH COVER

3235995

Non disponibile

RETAINER-FORK

3234934

Non disponibile

COVER-BEARING CNTR DR.

3235241

Non disponibile

BRACKET WIRE HARNESS

3235350

Non disponibile

BRACKET MOUNT REAR

3235398

Non disponibile

PLUG M18 X 1.5 MAGNETIC

3234249

Non disponibile

CHAIN SILENT TYPE 101 .25P X .40W X 58L

3234737

Non disponibile

SWITCH ROTARY 2 PIN RESISTIVE

7662299

Non disponibile

SOLENOID

3235478

Non disponibile

SENSOR-SPEED TRANS

4013908

Non disponibile

SEAL TRIPLE LIP VITON 25 X 80 X 10

3235658

Non disponibile

SEAL TRIPLE LIP VITON HELIX 30 X 47

3235495

Non disponibile

SEAL TRIPLE LIP VITON HELIX 40X70X7

3235052

Non disponibile

O-RING

3234302

Non disponibile

O-RING -012 VITON

3233836

Non disponibile

O-RING -014 VITON

3233828

Non disponibile

100

CAM PARK

3235983

Non disponibile

101

SPRING TORSION

3235885

Non disponibile

102

SPACER 19.4 X 34.0 X 2.0

3235883

Non disponibile

103

RING RETAINING BASIC EXTERNAL 0.75

3233045

Non disponibile

104

BEARING BALL 6305 C3 25 X 62 X 17

3233020

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
