MONTAGGIO DEL MOTORE Trail Boss W98AA25C (4945314531A009) per TRAIL BOSS - W98AA25C del 1998

DECALS TRAIL BOSS W98AA25C (4945314531A008)

SCARICO TRAIL BOSS W98AA25C (4945314531A010)

MONTAGGIO DEL MOTORE Trail Boss W98AA25C (4945314531A009)

1

MOUNT MOTOR

3110026

Non disponibile

2

INSULATOR MOTOR MT.

5430802

Non disponibile

3

BOLT(10)

7515321

Non disponibile

4

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

5

SCR-TFHFL-1/4-20X0.75 CHS ZY3

7512232

Non disponibile

6

CABLE GND-ENGINE

4010132

Non disponibile

7

Nut

7542403

Non disponibile

8

MT ENG.TOP 250 BLK

5242073067

Non disponibile

9

FITTING VENT 1/8#

7052192

Non disponibile

10

BOLT(10) *

7512566

Non disponibile

11

WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]

7575202

Non disponibile

12

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

13

BUSHING-.437 X.770 X.50

5430261

Non disponibile

14

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

15

WASHER

7555806

Non disponibile

16

SPARKPLUG (10)

3070156

Non disponibile

17

INSULATOR-CABLE

5410346

Non disponibile

18

CLAMP-NARROW BAND 1.38/2.38

7080511

Non disponibile

19

BOOT CLUTCH INTAKE

5410421

Non disponibile

20

PLATE FR.MTR.MT.

5220881067

Non disponibile

21

WASHER-SPRING-LOCK

7552603

Non disponibile

22

SCREW

7512490

Non disponibile

23

ENG.(S.B.)EC25PF-SB [No Longer Available]

3084717

Non disponibile

24

DECAL DRAIN RECOIL Substituted by 7078577

7075741

Non disponibile

25

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

26

CHECKVALVE VENT Substituted by 7051011

7052047

Non disponibile

27

FITTING TEE

7052005

Non disponibile

28

MT REAR (300) BLK.

5241176067

Non disponibile

29

MOUNT MOTOR

3110028

Non disponibile

30

WASHER(10)

7555801

Non disponibile

31

CLAMP

7080236

Non disponibile

32

FUEL LINE 3/16 ID(600 CM.)

8450042600

Non disponibile

33

NUT FLEXLOC

7542411

Non disponibile

34

FILTER

2530009

Non disponibile

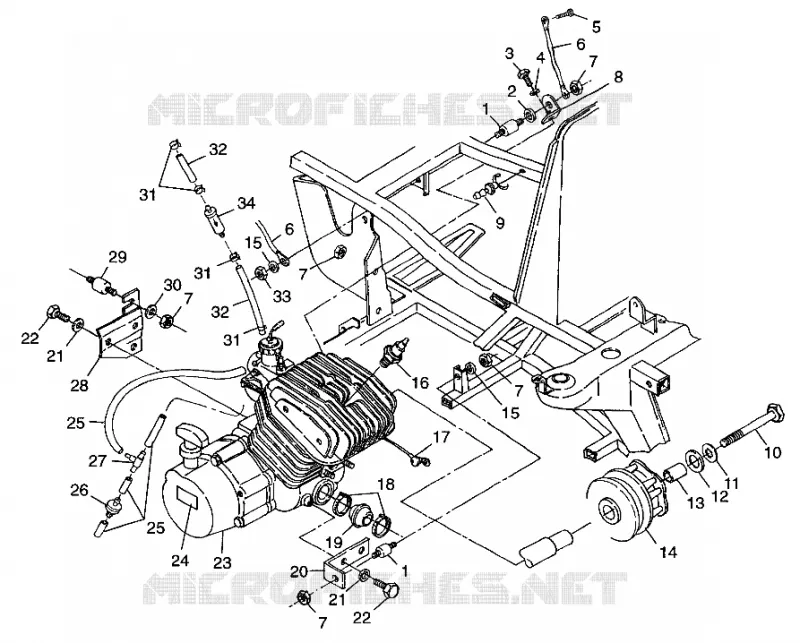

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
