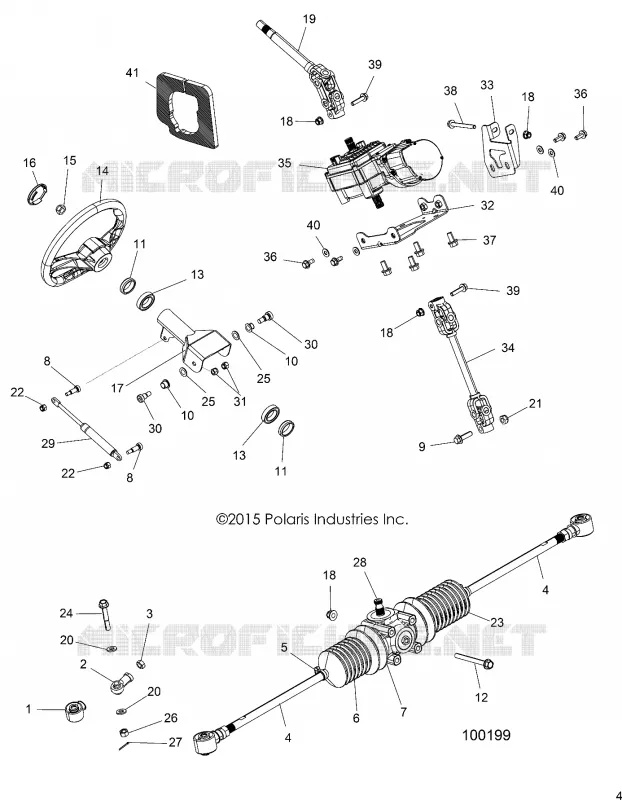

TIMONE per ACE 570 EFI HD del 2016

TIMONE

1

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

2

ROD END [INCL. 1]

7061054

Non disponibile

3

NUT-1/2-20 LH JAM

7547028

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

BELLOWS CLAMP SMALL

7080978

Non disponibile

6

BOOT STEERING RACK

5415572

Non disponibile

7

CLAMP LARGE BELLOWS

7080979

Non disponibile

8

SCR-SH-M6X1.0X9.5 12.9 ZY3

7518786

Non disponibile

9

SCR-M10X1.50X35 HX/FL

7518644

Non disponibile

10

BUSHING TILT STEERING

5439154

Non disponibile

11

BUSHING-STEERING

7556675

Non disponibile

12

SCR-HXFL M8X1.25X80 8.8 ZOD

7519217

Non disponibile

13

BEARING-STEERING

3514686

Non disponibile

14

WHEEL-STEERING 14#

1823623

Non disponibile

15

NUT-HEX-M16X2 8 ZC NYL

7547506

Non disponibile

16

CAP-STEERING WHEEL

5436536

Non disponibile

17

ASM. TUBE PIVOT BLACK [INCL. 4]

1017621

Non disponibile

18

NUT- M8X1.25 FLG NYLOC-OLIVE D

7547332

Non disponibile

19

SHAFT STEERING EPS UPPER

1824286

Non disponibile

20

WASHER-FL 10.7X21.9X2.5-Y

7556099

Non disponibile

21

NUT-NY INS M10X1.5 HEX ZINC YW

7547385

Non disponibile

22

NUT-6MM X 1 NYLOK-Z

7546703

Non disponibile

23

BOOT STEERING RACK

5415572

Non disponibile

24

SCR-HXFL-M10X1.25X65 10.9 ZY3

7517909

Non disponibile

25

WASHER-.510X.840X.031 Y

7555919

Non disponibile

26

NUT-M10X1.25 FLG NYLOC-OLIVE D

7547333

Non disponibile

27

PIN COTTER

7661203

Non disponibile

28

ASM. GEAR BOX STEERING [INCL. 2-7 23]

1824019

Non disponibile

29

ASM. SHOCK OIL LOCKING

7044420

Non disponibile

30

SCR-SHS-M10X1.5-M12X16 RIE

7519355

Non disponibile

31

NUT-HEX M10X1.5 8 ZOD NYL

7547442

Non disponibile

32

BRACKET BASE EPS

1020912329

Non disponibile

33

BRACKET EPS LH

5260034329

Non disponibile

34

SHAFT STEERING EPS LOWER

1824287

Non disponibile

35

ASM. POWER STEERING

2413339

Non disponibile

36

BOLT-M8X1.25X20 HXHDFLG W/PTCH

7518450

Non disponibile

37

BOLT-M10X1.25X20 HXFLG-OLV D

7518558

Non disponibile

38

SCR-M8X1.25X75 8.8 HX/FL ZOD

7518955

Non disponibile

39

SCR-HXFL-M8X1.25X35 8.8 ZOD

7519052

Non disponibile

40

WASHER-.327X.875X.090 FL-Y

7555960

Non disponibile

41

FOAM SHIELD

5814248

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
