MONTAGGIO DEL MOTORE per 700 RMK 136 del 2001

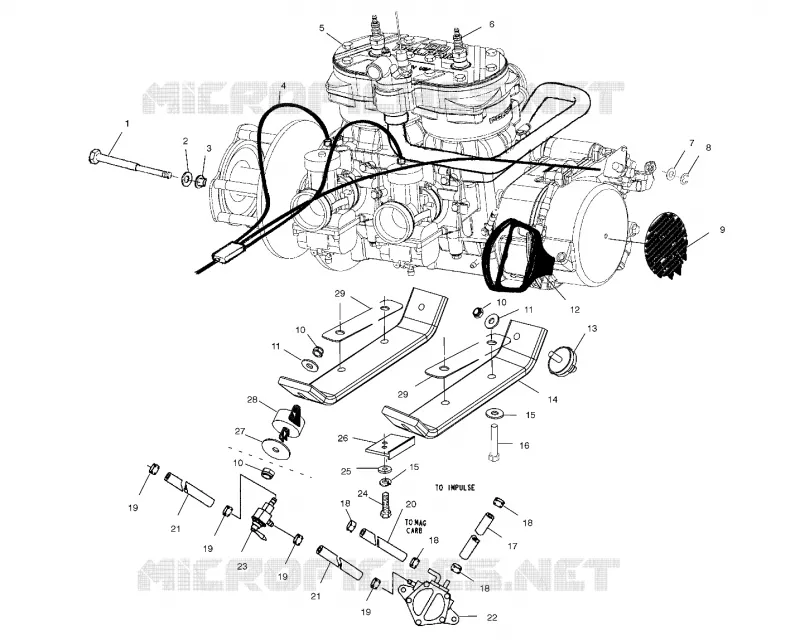

MONTAGGIO DEL MOTORE

1

SCREW M14X1.5X215

7517501

Non disponibile

2

WASHER-BLVL .567X1.125X.118-Y

7556003

Non disponibile

3

WASHER CLUTCH RET.

5131872

Non disponibile

4

CABLE-THROTTLE W/OIL 40 MM

7080840

Non disponibile

5

SHORTBLOCK SN 70-70-PO (See Footnote)

2201694

Non disponibile

6

SP.PLUG CHAMPION RN57Y CC (8)

3070190

Non disponibile

7

WASHER(10)

7555944

Non disponibile

8

RING-E RET.(10)

7710427

Non disponibile

9

FOIL-TAPE 5.5#DIA

5811485

Non disponibile

10

NUT-3/8-16 FLEXLOCK THIN-Y

7547008

Non disponibile

11

WASHER FLAT

7555893

Non disponibile

12

HANDLE RECOIL Substituted by 5431499-070

5431499

Non disponibile

13

MOUNT-ENGINE 3/8-16 3-TAB

3021099

Non disponibile

14

STRAP LH ENG.MT (SN70)

5242644

Non disponibile

14

STRAP RH ENG.MT (SN70)

5242645

Non disponibile

15

WASHER LOCK(10)

7553101

Non disponibile

16

BOLT(10)

7512575

Non disponibile

17

FUEL LINE-1/4 ID (SVC) 600 CM [BULK]

8450040600

Non disponibile

18

HOSE CLAMP RED

7080003

Non disponibile

19

CLAMP HOSE(10)

7080544

Non disponibile

20

FUEL LINE ETHER RED 5/16# Substituted by 8350017-160

8350017600

Non disponibile

21

FUEL LINE ETHER RED 3/8# Substituted by 8350016-160

8350016600

Non disponibile

22

PUMP FUEL 1 OUTLET 3/8#

2520160

Non disponibile

23

VALVE-FUEL SHUTOFF 3/8 ID HOSE

7052255

Non disponibile

24

BOLT(10)

7512515

Non disponibile

25

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

26

BRACE-ENGINE MOUNT

5244171

Non disponibile

27

WASHER

7555915

Non disponibile

28

MOUNT ENGINE

3110062

Non disponibile

29

PLATE SHIM SN70 ENGINE

5211894

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
