Guida di montaggio (SUSPENSION) per XLT SP - 099AB6AS del 1999

Guida di montaggio (SUSPENSION)

1

WHEEL BOGIE SCRL.B.RED (Incl. 2-4)

1594082243

Non disponibile

2

INSERT WHEEL

5431531

Non disponibile

3

BEARING

3514303

Non disponibile

4

RING RETAINING

7718407

Non disponibile

5

RIVET

7621435

Non disponibile

6

COVER RAIL TIP

5433005

Non disponibile

7

NUT NYLOK

7542122

Non disponibile

8

ANGLE REINFORCEMENT BUMPER

5222629

Non disponibile

8

BUMPER SUSPENSION

5810554

Non disponibile

9

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

10

NUT FLEXLOC

7542411

Non disponibile

11

NUT NYLOCK(10)

7542525

Non disponibile

12

BRKT RAIL REINF

5211790

Non disponibile

13

ANGLE REINFORCEMENT BUMPER

5222629

Non disponibile

13

BUMPER SUSPENSION

5811097

Non disponibile

14

BOLT

7515545

Non disponibile

15

MOUNT BUMPER

5131113

Non disponibile

16

BUMPER PIVOT ARM

5410925

Non disponibile

17

BOLT ADJUSTER(10)

7515455

Non disponibile

18

NUT TENSIONER ADJ.

5020943

Non disponibile

19

BLOCK IDLER BOLT ADJUSTING

5130530

Non disponibile

20

RAIL XTRA 10 121 LH (Incl. 6 8 13 19)

1541336

Non disponibile

20

RAIL XTRA 10 121 RH (Incl. 6 8 13 19)

1541337

Non disponibile

21

RIVET

7621501

Non disponibile

22

BOLT(10)

7512538

Non disponibile

23

WASHER-.438X1.375X.083 FL-B

7555852

Non disponibile

24

SPACER WHEEL

5333116

Non disponibile

25

RIVET

7621476

Non disponibile

26

SPACER BOGIE WHEEL

5630399

Non disponibile

27

ROLLER SPRING

5432982

Non disponibile

28

SPACER

5332787

Non disponibile

29

BRACKET BOGIE WHEEL

5130570

Non disponibile

30

WASHER

7555806

Non disponibile

31

WASHER-.390X.940X.060 FL-Y

7555976

Non disponibile

32

WASHER

7555804

Non disponibile

33

BOLT Substituted by 7515491

7515433

Non disponibile

34

SCR-HH-3/8-24X5.5 GR5 ZY3

7512404

Non disponibile

35

WASHER SPLIT LOCK

7553201

Non disponibile

36

SCREW

7512659

Non disponibile

37

SPACER

5332786

Non disponibile

38

SCREW

7515175

Non disponibile

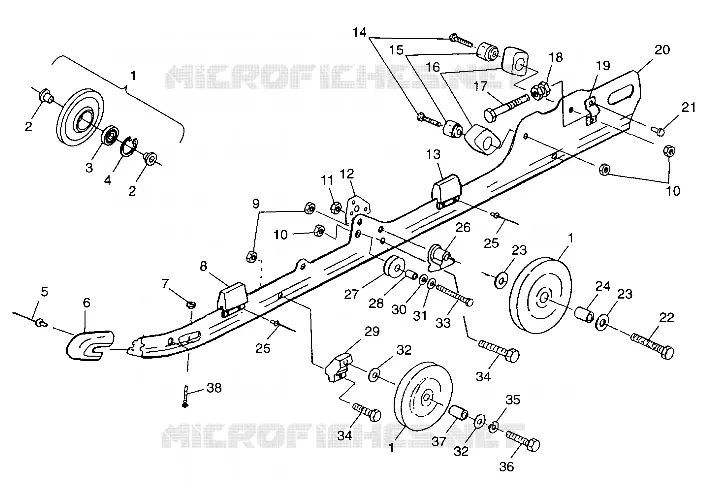

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
