MONTAGGIO DEL MOTORE per 800 XCR del 2002

MONTAGGIO DEL MOTORE

1

SCREW M14X1.5X215

7517501

Non disponibile

2

WASHER-BLVL .567X1.125X.118-Y

7556003

Non disponibile

3

WASHER CLUTCH RET.

5131872

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

CABLE THROTTLE W/OIL 38MM.

7080731

Non disponibile

6

SPARKPLUG(8)

3070165

Non disponibile

7

ENG.(S.B.)EC79PL-010 (See Footnote)

3085608

Non disponibile

8

STRAP PANDUIT Substituted by 7080003

7080527

Non disponibile

9

Recoil Handle

5431499070

Non disponibile

10

CONDUIT 30 CM. Substituted by 8360011-34

836003130

Non disponibile

11

HOSE WATERTRAP 5/16 45Â°

5411708

Non disponibile

12

PLUG TRAP

5431893

Non disponibile

13

HOSE CLAMP RED

7080003

Non disponibile

14

MOUNT-ENGINE 3/8-16 3 TABURETH

3021298

Non disponibile

15

PLATE-ENGINE STRAP RH

5244445

Non disponibile

16

WASHER-.469X1.12X.120FL

7556137

Non disponibile

17

WASHER LOCK(10)

7553101

Non disponibile

18

SCR-7/16X14X1.75 HXCP GR 5-Y

7517442

Non disponibile

19

NUT-3/8-16 FLEXLOCK THIN-Y

7547008

Non disponibile

20

WASHER FLAT

7555893

Non disponibile

21

WASHER

7555915

Non disponibile

22

MOUNT ENGINE

3110061

Non disponibile

23

PLATE-ENGINE STRAP LH

5244444

Non disponibile

24

CABLE-TIE 25-76MM WEATH.-RES.

7080492

Non disponibile

25

CLAMP HOSE(10)

7080544

Non disponibile

26

VALVE FUEL SHUT-OFF

7052217

Non disponibile

27

FUEL LINE ETHER RED 3/8# Substituted by 8350016-160

8350016600

Non disponibile

28

FUEL LINE ETHER RED 5/16# Substituted by 8350017-160

8350017600

Non disponibile

29

FUEL LINE-1/4 ID (SVC) 600 CM [BULK]

8450040600

Non disponibile

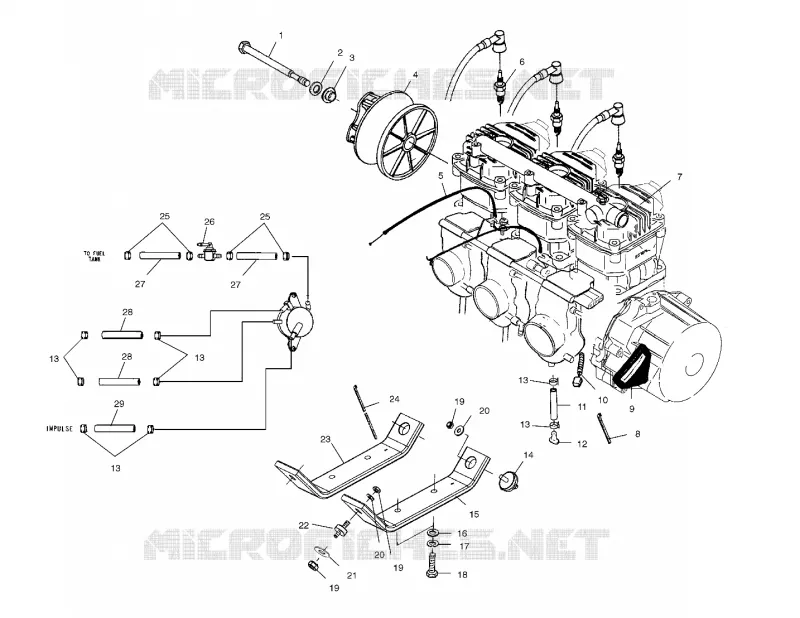

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.
