Guida di montaggio (M-10) per 550 SUPERSPORT EDGE del 2004

Guida di montaggio (M-10)

-

Asm. Rail M-10 ACE Natural LH [Incl. 1-3 13 17 18 27 35]

1541782309

Non disponibile

-

Asm. Rail M-10 ACE Natural RH [Incl. 1-3 13 17 18 27 35]

1541783309

Non disponibile

1

NUT-NYLOC 10-24 Y

7541925

Non disponibile

2

WASHER-.20X.67X.048-Y

7555792

Non disponibile

3

CAP-RAIL TIP

5434374

Non disponibile

4

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

5

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

6

BLOCK-RAIL SUPPORT

5132577

Non disponibile

7

RIVET

7661845

Non disponibile

8

PLATE-RAIL SUPPORT

5244651

Non disponibile

9

RING RETAINING

7718407

Non disponibile

10

BEARING

3514303

Non disponibile

11

Asm. Wheel Bright Silver Metallic [Incl. 2-3]

1590275244

Non disponibile

12

WASHER FLAT

7555783

Non disponibile

13

BUMPER-JOUNCE RAIL

5411947

Non disponibile

14

BOLT

7512392

Non disponibile

15

SCREW

7517773

Non disponibile

16

NUT-TENSION ADJ 7/16-14

5132712

Non disponibile

17

RIVET

7621501

Non disponibile

18

BLOCK-IDLER BOLT ADJ THIN 7/16

5132611

Non disponibile

19

Guide Slider LH

5631188

Non disponibile

19

Guide Slider RH

5631189

Non disponibile

20

PLATE-COUPLER BLOCK

5245045

Non disponibile

21

BOLT

7512310

Non disponibile

22

BLOCK-SLIDER LONG M-10 RH

5434240

Non disponibile

22

BLOCK-SLIDER LONG M-10 LH

5434239

Non disponibile

23

BLOCK-SHOCK PIVOT THREADED

5132584

Non disponibile

24

SCR-HH-3/8-16X2.75GR5 ZY3

7515511

Non disponibile

25

NUT-3/8-16-Y

7542404

Non disponibile

26

SPACER-.390X.56X.43 [Item NotAvailable]

5133009

Non disponibile

27

BOLT(10)

7511967

Non disponibile

28

CLAMP-RESERVIOR M10

5132832

Non disponibile

29

Bolt Hex

7515319

Non disponibile

30

SCR-HH-5/16-18X3.75 GR5 ZY3

7515382

Non disponibile

31

WASHER LOCK

7556179

Non disponibile

32

SCR-HH-5/16-18X1.75 GR5 ZY3

7512329

Non disponibile

33

BLOCK WHEEL MOUNT LWT

5631065

Non disponibile

34

SLIDER XL SERVICE BASIC

5521571

Non disponibile

35

SCREW(10)

7511975

Non disponibile

36

SCR-1/4-20X3/4 TR/TX/TAP-Y

7515199

Non disponibile

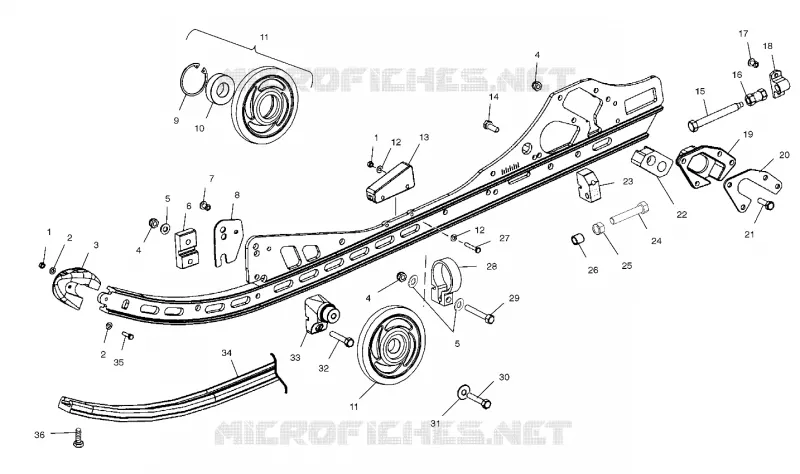

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
