MONTAGGIO DEL MOTORE Scrambler 400 W98BC38C (4947254725A009)

1

MT. RUBBER ENG.

3110038

Non disponibile

2

INSULATOR MOTOR MT.

5430802

Non disponibile

3

WASHER-.390X1.12X.060 FL-Y

7555823

Non disponibile

4

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

5

BOLT(10)

7515321

Non disponibile

6

CABLE GND-ENGINE

4010132

Non disponibile

7

NUT FLEXLOC

7542411

Non disponibile

8

WASHER(10)

7555801

Non disponibile

9

BRKT ENG.MT TOP BLK 400

5242692067

Non disponibile

10

FITTING VENT 1/8#

7052192

Non disponibile

11

SPARKPLUG (10)

3070156

Non disponibile

12

CLAMP HOSE WORM GEAR 1.25

7080614

Non disponibile

13

HOSE ENG UPPER

5410570

Non disponibile

14

CABLE SOL/START DBLBOOT

4010129

Non disponibile

15

INSULATOR-CABLE

5410346

Non disponibile

16

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

17

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

18

BUSHING-.437 X.770 X.50

5430261

Non disponibile

19

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

20

WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]

7575202

Non disponibile

21

BOLT(10) *

7512566

Non disponibile

22

Nut

7542403

Non disponibile

23

WASHER

7555806

Non disponibile

24

MOUNT FR.ENGINE BLK.

1040687067

Non disponibile

25

BOLT(10) [CALIPER MOUNTING]

7512457

Non disponibile

26

HOSE FORMED 3/4IDX21.75 Substituted by 5411637

5411556

Non disponibile

27

CLAMP-NARROW BAND 1.38/2.38

7080511

Non disponibile

28

WASHER-SPRING-LOCK

7552603

Non disponibile

29

SCREW

7512490

Non disponibile

30

MOUNT ENGINE

1040231067

Non disponibile

31

BOOT CLUTCH INTAKE(400)

5410883

Non disponibile

32

ENG.(S.B.)EC38PLE-05 [No Longer Available] (EC38PLE05)

3085234

Non disponibile

33

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

34

CHECKVALVE VENT Substituted by 7051011

7052047

Non disponibile

35

BRKT ENG.MT REAR BLK

5242463067

Non disponibile

36

WASHER SPRINGLOCK(10) Substituted by 7552603

7553001

Non disponibile

37

MT TORQUE STOP RUBBER

3110048

Non disponibile

38

NUT JAM [ACCESSORY]

7542432

Non disponibile

39

HOSE CLAMP RED

7080003

Non disponibile

40

FUEL LINE 3/16 ID(600 CM.)

8450042600

Non disponibile

41

CLAMP HOSE

7080534

Non disponibile

42

FILTER FUEL (10)

2530008

Non disponibile

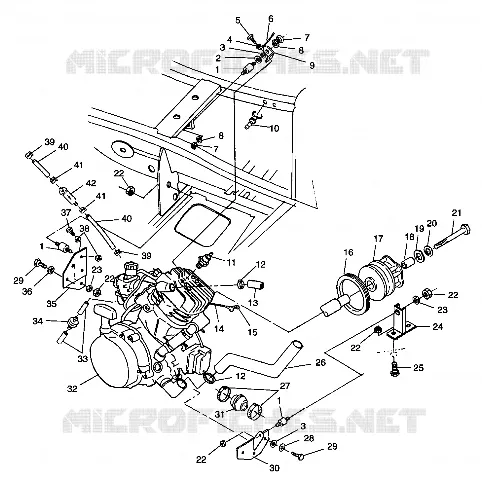

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
