CABLAGGIO per D16B3PD1AJ/B4 BRUTUS HD HDPTO (R02) - D16B4PD1AJ/B4 del 2016

CABLAGGIO

1

KIT FUSIBLE LINK .8 MM

2202607

Non disponibile

1

LINK-FUSIBLE 2.0mmÂ² X 110mm MAX LONG (GY)

2203632

Non disponibile

1

HARNESS CHASSIS CAB W/Ref. 2-13 15-19 31 Qty. 1 of 23

2413408

Non disponibile

2

STRAP-PANDUIT DBL LOOP 260MM

7081916

Non disponibile

3

NUT

7541931

Non disponibile

4

CLIP-XMAS TREE .945 X .228

7670101

Non disponibile

5

DECAL FUSEBLOCK

7181558

Non disponibile

6

CLIP-ROUTING

7081496

Non disponibile

7

GROMMET

5414435

Non disponibile

8

BREAKER CIRCUIT 40 AMP

4013881

Non disponibile

9

TVS 30 VOLT

4013200

Non disponibile

10

COVER - DIAGNOSTIC W/ CLIP

4012170

Non disponibile

11

RELAY-SPST SERIES 303 SEALED

4011283

Non disponibile

12

RELAY SPST SEALED

4011407

Non disponibile

13

RELAY SPDT SERIERS 301 SEALED

4011284

Non disponibile

14

SCR-TX TRUSS-#14X3/4 HI/LO ZBK

7519045

Non disponibile

15

BOOT CIRCUIT BREAKER

4010778

Non disponibile

16

FUSE-PARK 20 AMP

2434017

Non disponibile

17

FUSE-MAIN 30 AMP

2434015

Non disponibile

18

DIODE - 6 AMP 1/4 3/16 TERM

2411035

Non disponibile

19

FUSE-MINI BLADE 15 AMP

2410280

Non disponibile

20

HARNESS BOX

2412932

Non disponibile

21

HARNESS BOX LIFT [INCL. 22 QTY 1 OF 23]

2412229

Non disponibile

22

RELAY MICRO SPST

4010948

Non disponibile

23

BREAKER-CIRCUIT 20 AMP SEALED

2410881

Non disponibile

24

CABLE-TIE DIA12-50MM WTHR-RES.

7080138

Non disponibile

25

RELAY SOLID STATE 9 AMP LONG LD

4012829

Non disponibile

26

BOLT-M6X1.0X35 HXFLG/SH-OLV D

7518612

Non disponibile

27

NUT-M6X1.0 FLG-NYLOC-OLIVE D

7547339

Non disponibile

28

HARNESS-HEADLIGHT

2412227

Non disponibile

29

CLIP-PLASTIC DART NYLON

7670088

Non disponibile

30

ECU BASE M17

4012838

Non disponibile

31

BOOT OIL PRESSURE SWITCH

5451468

Non disponibile

32

STRAP ELECTRICAL CENTER

7082112

Non disponibile

33

HARNESS KEY SWITCH

2412226

Non disponibile

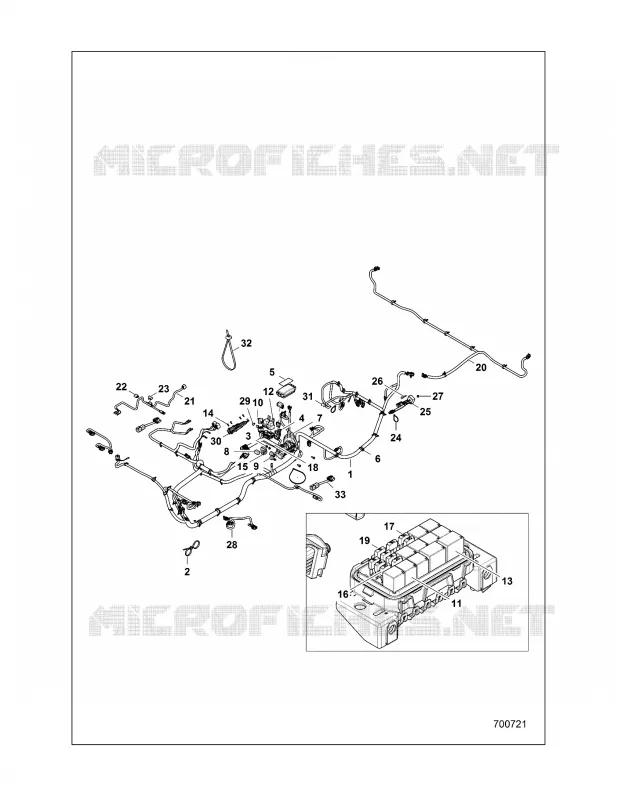

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
