CILINDRO (500) per 500 XC SP EDGE X F/O del 2003

CILINDRO (500)

1

SENSOR-THERMISTER ESX8477A Substituted by 4010614

4010398

Non disponibile

2

SCR-M8X1.25X55 HX/FL-Y

7517281

Non disponibile

3

WASHER(10) Â

7556082

Non disponibile

4

SCREW

7517679

Non disponibile

5

WASHER-FLAT 6.15X12X1MM-AL

7555998

Non disponibile

6

COVER-THERMOSTAT M6 BLEED LG

5630992

Non disponibile

7

O-RING

5411521

Non disponibile

8

Cover Head

5631198329

Non disponibile

9

O-RING-.924X1.130X.103 V/N-119

5411411

Non disponibile

10

SEAL MLDD.HEAD TWIN

5411465

Non disponibile

11

Head Cylinder (M-10m M-10 X)

3021319

Non disponibile

11

Head Cylinder (Edge Edge X)

3021321

Non disponibile

12

O-RING

5411199

Non disponibile

13

O-RING 4.739X4.879X.07

5411359

Non disponibile

14

NUT-M10X1.25-HX/FL

7547013

Non disponibile

15

Gasket

5812350

Non disponibile

16

Asm. Base

1202216

Non disponibile

17

WASHER-BELLOWS EXH VALVE DOM

5132950

Non disponibile

18

Cap/Nut

5631381

Non disponibile

19

Housing Bellows

5434599

Non disponibile

20

SCR-M6X1.0X16.0 HX/FL-Y/D

7516820

Non disponibile

21

SCR-M6X1.0X50.0 HX/FL-Y/D

7517932

Non disponibile

22

Spring

704178611

Non disponibile

23

Bellows Exhaust Valve

5412147

Non disponibile

24

Valve Guillotine

5133379

Non disponibile

25

Cylinder

3021334

Non disponibile

26

GASKET-CYLINDER BASE

5811916

Non disponibile

27

FITTING-3/4NPT-1#HOSE BRASS Substituted by 7052313

7052234

Non disponibile

27

FITTING 90DEG 1/2ID.HOSE Substituted by 7052312

7052221

Non disponibile

28

THERMOSTAT-120Â°F W/O BYPASS

7052258

Non disponibile

28

THERMOSTAT-50C TBYS SS STEM

7052267

Non disponibile

29

SCR-M6X1.0X45 HX-FL-Y/D

7517950

Non disponibile

30

SCREW-M6X1.0X20-HX/FL-Y/D

7516822

Non disponibile

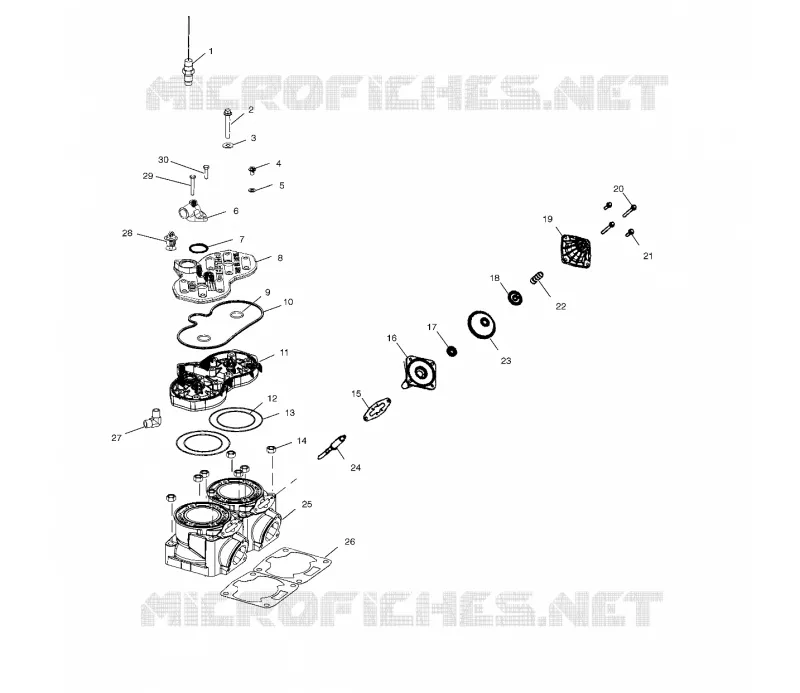

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
