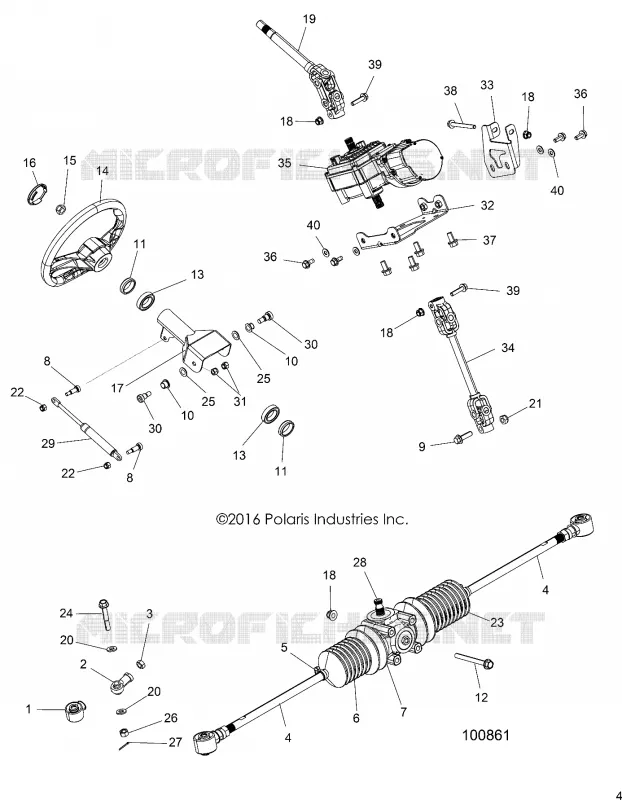

TIMONE per ACE 570 HD EFI del 2017

TIMONE

1

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

2

ROD-END 10MM M14-1.5LH 54DEG

7061189

Non disponibile

3

NUT JAM LH THREAD

2205058

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

BELLOWS CLAMP SMALL

7080978

Non disponibile

6

BOOT DRIVERS SIDE RACK

5412012

Non disponibile

7

CLAMP LARGE BELLOWS

7080979

Non disponibile

8

SCR-SH-M6X1.0X9.5 12.9 ZY3

7518786

Non disponibile

9

SCR-M10X1.50X35 HX/FL

7518644

Non disponibile

10

BUSHING TILT STEERING

5439154

Non disponibile

11

BUSHING-STEERING

7556675

Non disponibile

12

SCR-HXFL M8X1.25X80 8.8 ZOD

7519217

Non disponibile

13

BEARING-STEERING

3514686

Non disponibile

14

WHEEL STEERING [TO 2/1/2023]

1824014

Non disponibile

15

NUT-HEX-M16X2 8 ZC NYL

7547506

Non disponibile

16

CAP-STEERING WHEEL BLK [AJ][BJ]

5450255070

Non disponibile

17

ASM-PIVOT TUBE M.BLK [INCL. 13]

1022896458

Non disponibile

18

NUT- M8X1.25 FLG NYLOC-OLIVE D

7547332

Non disponibile

19

SHAFT STEERING EPS UPPER

1824286

Non disponibile

20

WASHER-FL 10.7X21.9X2.5-Y

7556099

Non disponibile

21

NUT-NY INS M10X1.5 HEX ZINC YW

7547385

Non disponibile

22

NUT-6MM X 1 NYLOK-Z

7546703

Non disponibile

23

BOOT DRIVERS SIDE RACK

5412012

Non disponibile

24

SCR-HXFL-M10X1.25X75 10.9 ZOD

7519854

Non disponibile

25

WASHER-.510X.840X.031 Y

7555919

Non disponibile

26

NUT-M10X1.25 FLG NYLOC-OLIVE D

7547333

Non disponibile

27

PIN COTTER

7661203

Non disponibile

28

ASM-GEARBOX STEERING 17T [INCL. 2-7 23]

1824540

Non disponibile

29

ASM-SHOCK TILT STEERING SHORT

7044699

Non disponibile

30

SCR-SHS-M10X1.5-M12X16 RIE

7519355

Non disponibile

31

NUT-HEX M10X1.5 8 ZOD NYL

7547442

Non disponibile

32

BRACKET BASE EPS

1020912329

Non disponibile

33

BRACKET EPS LH

5260034329

Non disponibile

34

SHAFT-STEERING EPS LOWER 17T

1824549

Non disponibile

35

ASM-POWER STEERING

2413701

Non disponibile

36

BOLT-M8X1.25X20 HXHDFLG W/PTCH

7518450

Non disponibile

37

BOLT-M10X1.25X20 HXFLG-OLV D

7518558

Non disponibile

38

SCR-M8X1.25X75 8.8 HX/FL ZOD

7518955

Non disponibile

39

SCR-HXFL-M8X1.25X35 8.8 ZOD

7519052

Non disponibile

40

WASHER-.327X.875X.090 FL-Y

7555960

Non disponibile

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
