MONTAGGIO DEL MOTORE per POLARIS SCRAMBLER 500 - A99BG50AA del 1999

MONTAGGIO DEL MOTORE

1

Nut

7542403

Non disponibile

2

WASHER(10)

7555801

Non disponibile

3

CABLE GND-ENGINE

4010132

Non disponibile

4

SCR-TFHFL-1/4-20X0.75 CHS ZY3

7512232

Non disponibile

5

Mount Rubber

3110044

Non disponibile

6

BRKT ENG.MT TOP BLK

5242674067

Non disponibile

7

WASHER-5/16 SPRING LK-MED-Y

7552901

Non disponibile

8

Bolt

7512315

Non disponibile

9

CLAMP-HOSE (LARGE GREEN)

7080307

Non disponibile

10

DESC NOT_AVAILABLE

845008360

Non disponibile

10

FOIL-TAPE AIR BOX

5811373

Non disponibile

11

HOSE [BULK SVC]

84500031525

Non disponibile

12

SCREW & WASHER(10)

3084205

Non disponibile

13

MOUNT RUBBER

3110032

Non disponibile

14

BRKT CARB.MOUNT BLK.

5242258067

Non disponibile

15

WASHER(10)

7552605

Non disponibile

16

NUT-1/4-20 HEX-Y

7542105

Non disponibile

17

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

18

NUT-HXFL-3/8-24 B ZTB P-A

7542459

Non disponibile

19

HOSE CLAMP RED

7080003

Non disponibile

20

HOSE-POLY CLEAR 3/16 OD 1/8 ID

8360009600

Non disponibile

21

Sheath Foil Laminated

845008058

Non disponibile

22

Mount Rear Motor

1012883067

Non disponibile

23

Nut Flange Lock [To 9/01/03]

7547089

Non disponibile

24

Mount Rubber

3110046

Non disponibile

25

SCREW (10)

7517289

Non disponibile

26

WASHER FLAT

7555815

Non disponibile

27

BOOT CLUTCH INTAKE

5410421

Non disponibile

28

CLAMP-NARROW BAND 1.38/2.38

7080511

Non disponibile

29

BUSHING-.437 X.770 X.50

5430261

Non disponibile

30

WASHER-.440X1.25X.190 FL-Y

5210748

Non disponibile

31

WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]

7575202

Non disponibile

32

BOLT(10) *

7512566

Non disponibile

33

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

34

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

35

Mount Engine

1040688067

Non disponibile

36

WASHER

7555806

Non disponibile

37

SCR-5/16-18X3/4 HX/FLG GR5-Y

7515398

Non disponibile

38

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

39

Mount Motor

3110067

Non disponibile

40

WASHER-SPRING-LOCK

7552603

Non disponibile

41

BOLT

7515438

Non disponibile

42

CLAMP HOSE 1.25 WORM DRIVE

7080696

Non disponibile

43

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

44

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

45

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

46

MANIFOLD BLK

1260872029

Non disponibile

47

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

48

ENG.EH50PLE-04 (See Footnote)

3085822

Non disponibile

49

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

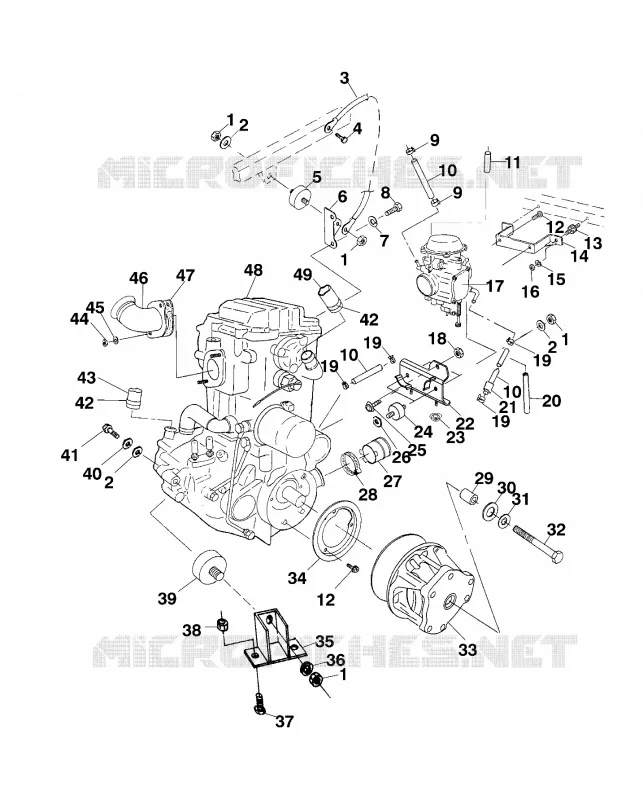

In questa pagina trovate lo schema dettagliato MONTAGGIO DEL MOTORE POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
