TIMONE per RANGER CREW 570 FS del 2017

TIMONE

1

BOOT SEAL ROD END

5411920

Non disponibile

2

ROD-END 10MM M14-1.5LH 54DEG

7061189

Non disponibile

3

NUT JAM LH THREAD

2205058

Non disponibile

4

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

5

BELLOWS CLAMP SMALL

7080978

Non disponibile

6

BOOT PASSENGER SIDE RACK

5412013

Non disponibile

7

CLAMP LARGE BELLOWS

7080979

Non disponibile

8

BOLT-M8X1.25X95 HX BOLT

7518935

Non disponibile

9

SCR-M10X1.50X35 HX/FL

7518644

Non disponibile

10

ASM-SHOCK OIL LOCKING MACH

7044098

Non disponibile

11

SCR-SH-M6X1.0X11 12.9 ZB SHB

7519980

Non disponibile

12

BEARING-STEERING

3514686

Non disponibile

13

WASHER-30MM ODX 21MM ID X 1.5

7556483

Non disponibile

14

WHEEL-STEERING 14# [ED4FA/ED4DA][SD4CA]

1823622

Non disponibile

15

NUT-HEX-M16X2 8 ZC NYL

7547506

Non disponibile

16

CAP STEERING WHEEL [ED4FA/ED4DA][SD4CA]

5438865

Non disponibile

17

SCR-HXFL-M8X1.25X20 8.8 ZY3

7518702

Non disponibile

18

SPACER-STEERING SHAFT

5252796

Non disponibile

19

NUT-6MM X 1 NYLOK-Z

7546703

Non disponibile

20

SHAFT STEERING UPPER/LOWER

1824489

Non disponibile

21

NUT-NY INS M10X1.5 HEX ZINC YW

7547385

Non disponibile

22

NUT- M8X1.25 FLG NYLOC-OLIVE D

7547332

Non disponibile

23

BOOT DRIVERS SIDE RACK

5412012

Non disponibile

24

SCR-HXFL-M10X1.25X75 10.9 ZOD

7519854

Non disponibile

25

WASHER-FL 10.7X21.9X2.5-Y

7556099

Non disponibile

26

NUT-M10X1.25 FLG NYLOC-OLIVE D

7547333

Non disponibile

27

PIN COTTER

7661203

Non disponibile

28

ASM-GEARBOX STEERING FS [INCL. 1-7 23]

1824488

Non disponibile

29

ASM-PIVOT TUBE EWB

1017722521

Non disponibile

30

SCR-SHSB -3/8-16X.450 12.9 ZY

7520412

Non disponibile

31

NUT-3/8-16 FLEXLOCK THIN-Y

7547008

Non disponibile

32

BUSHING-PEDAL PIVOT

5431107

Non disponibile

33

WASHER-.510X.840X.031 Y

7555919

Non disponibile

34

WASHER-NEOPREME 28 OD X 20 ID

7556482

Non disponibile

35

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

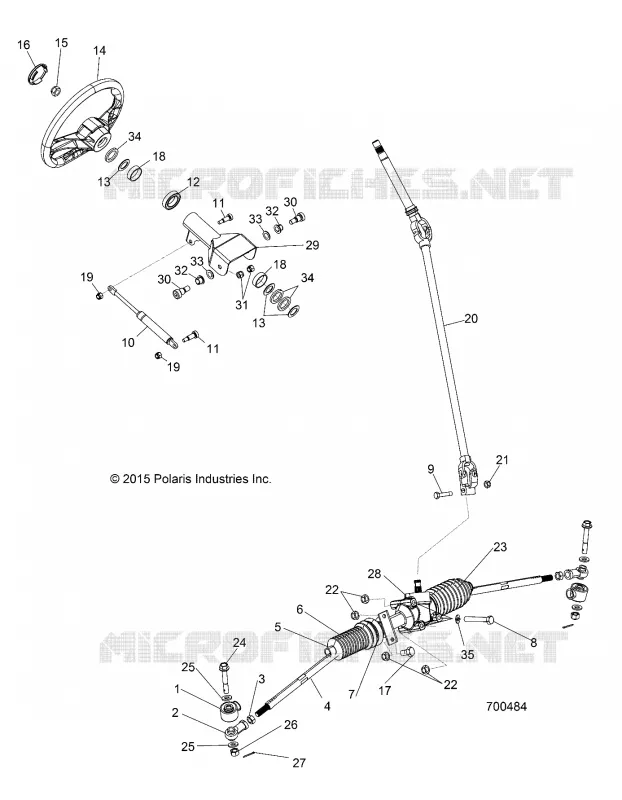

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
