TRASMISSIONE per 800 XC SP EDGE M-10 F/O del 2003

TRASMISSIONE

1

SCREW

7515369

Non disponibile

1

BOLT 5/16-18X1 3/4 HX/LK-GR5-Z

7517820

Non disponibile

2

WSHR-.344X.750X.062-Y

7555701

Non disponibile

3

WASHER FLAT .344x.875x.063

7555734

Non disponibile

4

SPACER

5020291

Non disponibile

4

SPACER

5020913

Non disponibile

5

SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]

*******

Non disponibile

6

BELT DRIVE(5)

3211080

Non disponibile

7

WASHER-1.000X1.254X.023-Z

7555917

Non disponibile

7

SPACER

5020837

Non disponibile

8

WSHR-1.00X1.250X.120-Y

7555864

Non disponibile

9

BUSHING

7556509

Non disponibile

10

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

11

FLANGE RD RELUBE W/ZERK

5241359

Non disponibile

11

FITTING LUB/VEN(10)

7080561

Non disponibile

12

GASKET JACKSHAFT BLACK

5811095

Non disponibile

13

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

14

BEARING

3514525

Non disponibile

15

FLANGETTE

5222751

Non disponibile

16

SCR-RHCAR-5/16-18X0.75 GR5 ZY3

7512377

Non disponibile

17

KEY-1/4X3/16X2.75

7721128

Non disponibile

18

ASM-JACKSHAFT 15 SPL W/M15 BRG (Incl. 13 18)

1332220

Non disponibile

19

RING RETAINING

7710422

Non disponibile

20

BRAKE DISC SNOW 6385 CR ASM.

1910403

Non disponibile

21

NUT FLANGE

7542423

Non disponibile

22

SLEEVE SEAL

5020588

Non disponibile

23

O-RING

5410613

Non disponibile

24

WASHER

7558403

Non disponibile

25

Screw

7518002

Non disponibile

26

BOLT(10)

7515428

Non disponibile

27

Asm. Drive Shaft [Incl. 28 29]

1590347

Non disponibile

28

ASM. FLANGETTE W/SCREWS

1012945

Non disponibile

29

BUSHING METAL SPEEDO

3280019

Non disponibile

30

FLANGETTE OFFSET W/HOLE

5243529

Non disponibile

31

SQ. KEY SPEEDOMETER (10)

3280017

Non disponibile

32

GASKET

5830012

Non disponibile

33

ADAPTER DRIVE W/ZERK

3280116

Non disponibile

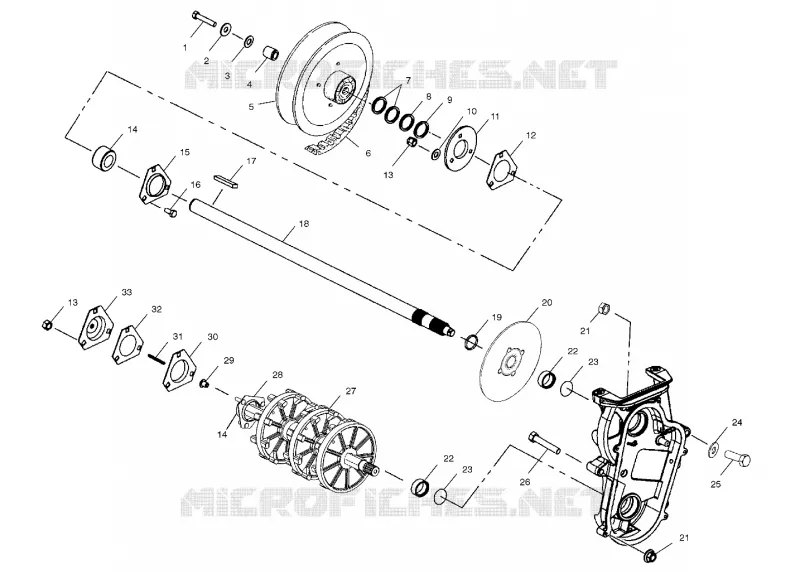

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
