da
CABINA
1
2
3
4
5
5
5
6
6
6
6
7
8
9
10
10
11
12
13
13
14
15
16
17
18
19
19
19
19
20
21
22
22
23
1
1
2
3
4
4
4
4
5
5
6
7
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
1
Foil Side Panel GEN IV RH
5811491
Non disponibile
2
Foil Side Panel RH
5812329
Non disponibile
3
BUMPER-RUBBER
5412067
Non disponibile
4
Bracket Side Panel
5246408067
Non disponibile
5
FOAM PANEL LH
5812138
Non disponibile
5
Panel w/Foil Side Med Yellow RH
2620085053
Non disponibile
5
Panel Side Med Yellow LH
2632284053
Non disponibile
6
SCR-TFHFL-1/4-20X0.75 CHS ZY3
7512232
Non disponibile
7
Cover Front Med Yellow
5432088053
Non disponibile
8
Clip Spring
7670085
Non disponibile
9
Cab w/Warning Decals Front Yellow
2632146053
Non disponibile
10
NUT U-TYPE SPEED
7670057
Non disponibile
11
NUT SPEED
7670135
Non disponibile
12
SCR-1/4-20X.88 HXWR TAPR GR5 Y
7517312
Non disponibile
13
Guard Mud Front LH
5431798070
Non disponibile
13
Guard Mud Front RH
5431799070
Non disponibile
14
NUT-NYLOC 10-24 Y
7541925
Non disponibile
15
WASHER-.20X.67X.048-Y
7555792
Non disponibile
16
Screw
7512085
Non disponibile
17
WASHER(10) Substituted by 7558221
7555931
Non disponibile
18
NUT NYLOK
7542122
Non disponibile
19
Shield Splash RH
5434762070
Non disponibile
19
Shield Deflector [LH]
5811917
Non disponibile
20
Line Breather
5411321
Non disponibile
21
CLIP ROUTING
7670109
Non disponibile
22
RIVET PLASTI-LOC
7621509
Non disponibile
23
Strap Fuel Pump
5243829067
Non disponibile

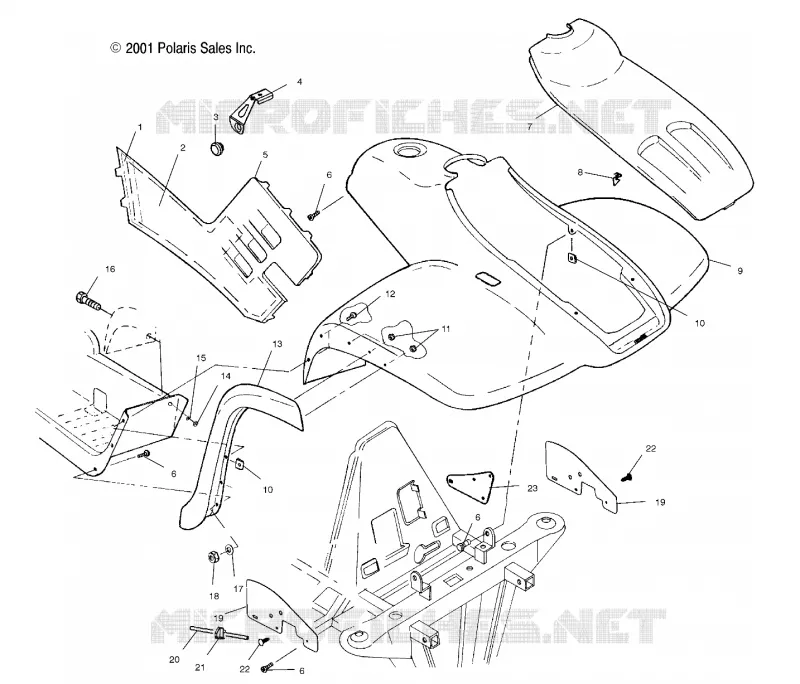

In questa pagina trovate lo schema dettagliato CABINA POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.


Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
