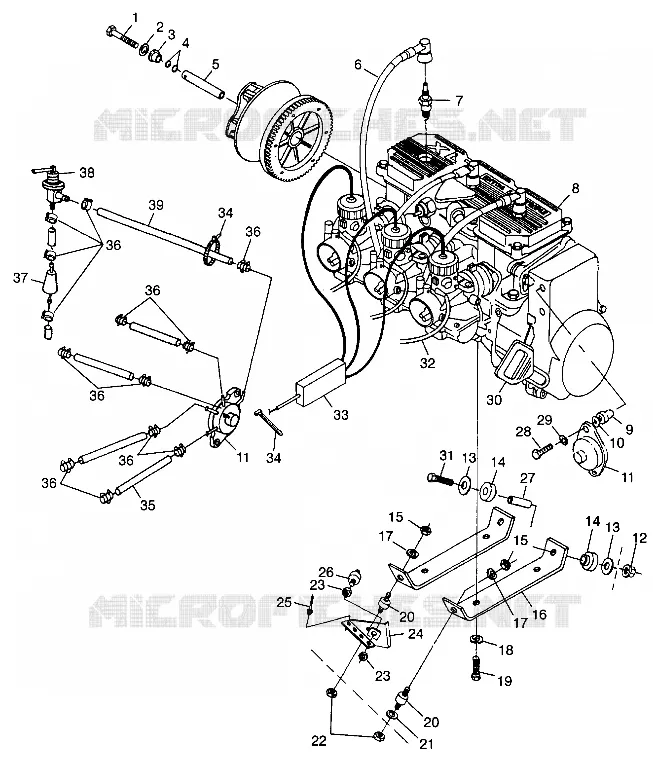

MONTAGGIO DEL MOTORE
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
14
14
15
15
16
16
16
16
17
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
36
36
36
36
37
38
39
1
BOLT(10)
7512565
Non disponibile
2
WASHER-7/16-INT LK-(1222)-Z [ACCESSORY]
7575202
Non disponibile
3
WASHER CLUTCH RETAINER
5010287
Non disponibile
4
O-RING CLUTCH BOLT
5410507
Non disponibile
5
SPACER CLUTCH BOLT
5020513
Non disponibile
6
CONDUIT CONVOLUTED Substituted by 4010051-30
4010051
Non disponibile
7
SPARKPLUG(8)
3070165
Non disponibile
8
ENG.(S.B.)EC58PL-08 [No Longer Available] (EC58PL08)
3085354
Non disponibile
9
NUT WELL
7541923
Non disponibile
10
WASHER [INTL]
7555843
Non disponibile
11
SHOCK FTA [SEE PAGE- SUSPENSION SHOCK FRONT TRACK]
*******
Non disponibile
12
NUT FLANGE
7542522
Non disponibile
13
WASHER FLAT
7555740
Non disponibile
14
MOUNT ENGINE
5410390
Non disponibile
15
NUT FLEX LOC (10)
7542402
Non disponibile
16
PLATE ENGINE LH
5242507
Non disponibile
16
PLATE ENGINE RH
5242508
Non disponibile
17
WASHER(10) Substituted by 7555806
7555720
Non disponibile
18
WASHER LOCK(10)
7553101
Non disponibile
19
BOLT(10)
7512575
Non disponibile
20
MOUNT ENGINE
3110061
Non disponibile
21
WASHER
7555915
Non disponibile
22
NUT-3/8-16 FLEXLOCK THIN-Y
7547008
Non disponibile
23
NUT-3/8-16 HX THIN-Y
7542414
Non disponibile
24
LIMITER
1011503067
Non disponibile
25
RIVET INTERLOCK B(50)
7661638
Non disponibile
26
STOP TORQUE COARSE
3110056
Non disponibile
27
SPACER (MTR.MT.)
5332778
Non disponibile
28
SCREW(10)
7512222
Non disponibile
29
WASHER-1/4X1/2X.025 EXT TTH-Y
7552604
Non disponibile
30
HANDLE RECOIL Substituted by 5431499-070
5431499
Non disponibile
31
SCREW
7512530
Non disponibile
32
HOSE-POLY CLEAR 3/16 OD 1/8 ID
8360009600
Non disponibile
33
CABLE THROTTLE W/OIL
7080565
Non disponibile
34
CABLE-TIE DIA12-50MM WTHR-RES.
7080138
Non disponibile
35
FUEL LINE-1/4 ID (SVC) 600 CM [BULK]
8450040600
Non disponibile
36
HOSE CLAMP RED
7080003
Non disponibile
37
FILTER FUEL (10)
2530008
Non disponibile
38
VALVE FUEL SHUT-OFF (Deluxe)
7052060
Non disponibile
39
FUELLINE MARINE/SNO 1525CM
84500791525
Non disponibile
Gli schemi sono forniti a solo scopo informativo. In caso di dubbi, i nostri specialisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di selezionare la quantità desiderata. Il prezzo unitario indicato si riferisce a una singola unità di ciascun codice ricambio.
