CILINDRO COLLETTORE ASSEMBLY Storm/0930782 and Storm SKS/0930582 (4923032303029A) per POLARIS STORM

FRIZIONE DRIVEN ASSEMBLY Storm/0932770 and Storm SKS/0932570 (4923032303024A)

POMPA DELL'ACQUA Storm/0932770 and Storm SKS/0932570 (4923032303030A)

MANIFOLD WATER OUTLET

3084532

Non disponibile

GASKET ALUM (10) Substituted by 7555998

3082758

Non disponibile

PLUG AIR VENT Substituted by 7517266

3083350

Non disponibile

DESC NOT_AVAILABLE

7516803

Non disponibile

WASHER LOCK Substituted by 7552804

7552616

Non disponibile

WASHER FLAT(10)

7555872

Non disponibile

GASKET(10)

3082937

Non disponibile

DESC NOT_AVAILABLE

5211411

Non disponibile

NUT-FLANGE(10)

3082910

Non disponibile

HEAD CYLINDER

3084526

Non disponibile

GASKET HEAD

3084527

Non disponibile

STUD

3084138

Non disponibile

NUT FLANGE

3082911

Non disponibile

GASKET CYLINDER

3084525

Non disponibile

CYLINDER CPL. (Incl. 16 19 22 & 23)

3084523

Non disponibile

PLUG

3084428

Non disponibile

SWITCH THERMAL(93 DEG.C.)

3083055

Non disponibile

GASKET EXHAUST NA(10) Substituted by 3086757 (Exhaust) NA

3084439

Non disponibile

WASHER LOCK (10)

3080530

Non disponibile

NUT(10)

3080285

Non disponibile

STUD (10)

3080016

Non disponibile

STUD

3084524

Non disponibile

CLAMP HOSE

3083394

Non disponibile

HOSE MAIN Substituted by 3084665

3084534

Non disponibile

TAPE FOIL (3.5X4.5)

5810872

Non disponibile

ASM. BOLT AND WASHER

3082030

Non disponibile

PLUG CYL.HEAD

3084529

Non disponibile

MANI. INLET WATER (Incl. 28 & 32)

3084528

Non disponibile

GASKET WATER MANI.INLET

3084531

Non disponibile

PIPE 3 WATER

3084530

Non disponibile

VALVE ASM REED (Incl. 33-35)

3084536

Non disponibile

VALVE REED

3084563

Non disponibile

STOPPER

3084564

Non disponibile

SCREW REED

3084565

Non disponibile

BOLT-BANJO

3083137

Non disponibile

WASHER(10) Substituted by 7555998

3083138

Non disponibile

VALVE CHECK

3083894

Non disponibile

BOLT FLANGE

3084566

Non disponibile

ASM. BAND ADAPTOR [INCL. 9]

3083166

Non disponibile

SCREW Substituted by 3081497

3083086

Non disponibile

NUT FLANGE

3083856

Non disponibile

ADAPTER Substituted by 3085248

3084535

Non disponibile

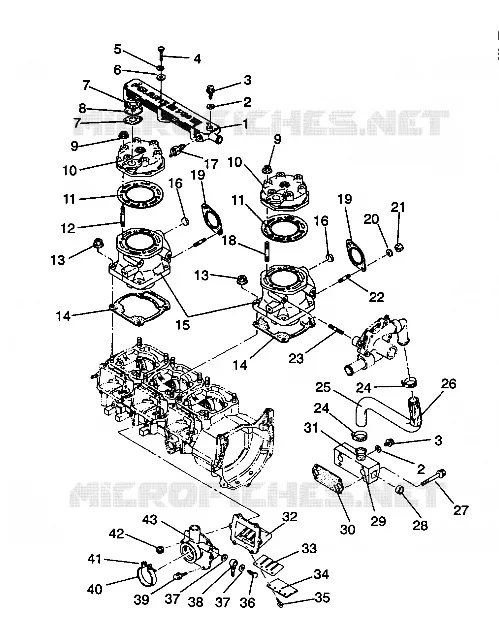

In questa pagina trovate lo schema dettagliato CILINDRO COLLETTORE ASSEMBLY Storm/0930782 and Storm SKS/0930582 (4923032303029A) POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
