Guida di montaggio (SUSPENSION) per POLARIS 600 XC SP EDGE del 2000

Guida di montaggio (SUSPENSION)

1

WHEEL ADM INDY RED (Incl. 2 3)

1590275293

Non disponibile

2

RING RETAINING

7718407

Non disponibile

3

BEARING

3514303

Non disponibile

4

NUT-NYLOC 10-24 Y

7541925

Non disponibile

5

WASHER FLAT

7555783

Non disponibile

6

CAP RAIL TIP Substituted by 5434374

5433735

Non disponibile

7

BUMPER JOUNCE FRONT

5521499

Non disponibile

8

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

9

RIVET

7661845

Non disponibile

10

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

11

BRKT RAIL REINF

5244677

Non disponibile

12

Liner Bumper

5432946

Non disponibile

13

BUMPER JOUNCE REAR COIL-OVER

5521498

Non disponibile

14

BOLT

7515537

Non disponibile

15

MOUNT BUMPER

5131113

Non disponibile

16

BUMPER PIVOT ARM

5410925

Non disponibile

17

SPACER 1.00X.390X.105 [No Longer Available]

5244371

Non disponibile

18

BLOCK IDLER BOLT ADJUSTING

5132444

Non disponibile

19

RIVET

7621501

Non disponibile

20

NUT-7/16-14-FULL HT.-B

7547145

Non disponibile

21

SCREW

7517773

Non disponibile

22

RAIL ASM 121 RH (Incl. 6 7 13 16 18)

1541481

Non disponibile

22

RAIL ASM 121 LH (Incl. 6 7 13 16 18)

1541480

Non disponibile

23

SCREW-#10-24X1.5 TRX/PN MC-Y

7510504

Non disponibile

24

SCREW

7515346

Non disponibile

25

WASHER(10)

7556083

Non disponibile

26

BOLT

7515317

Non disponibile

27

MOUNT WHEEL MACH

5131314

Non disponibile

28

SCREW

7515415

Non disponibile

29

WASHER-.390X.940X.060 FL-Y

7555976

Non disponibile

30

WASHER

7555806

Non disponibile

31

SPACER

5332787

Non disponibile

32

WASHER

7555983

Non disponibile

33

ROLLER SPRING

5432982

Non disponibile

34

SLIDER XL SERVICE BASIC

5521571

Non disponibile

35

BOLT

7511930

Non disponibile

36

SCR-1/4-20X3/4 TR/TX/TAP-Y

7515199

Non disponibile

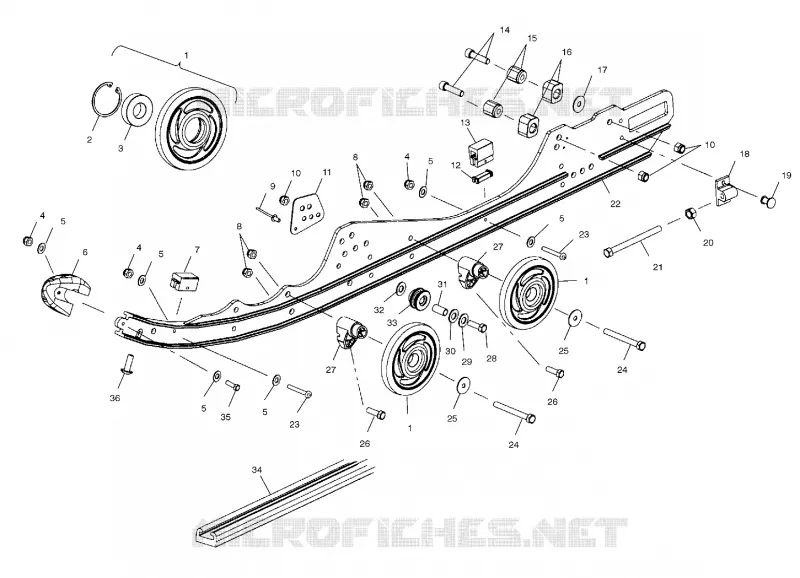

In questa pagina trovate lo schema dettagliato Guida di montaggio (SUSPENSION) POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
