Guida di montaggio per POLARIS 500 CLASSIC del 2003

Guida di montaggio

1

Asm. Wheel Bright Silver Metallic [Incl. 2-3]

1590275244

Non disponibile

2

RING RETAINING

7718407

Non disponibile

3

BEARING

3514303

Non disponibile

4

NUT-NYLOC 10-24 Y

7541925

Non disponibile

5

WASHER-.20X.67X.048-Y

7555792

Non disponibile

6

CAP-RAIL TIP

5434374

Non disponibile

7

WASHER FLAT

7555783

Non disponibile

8

BUMPER JOUNCE FRONT

5521499

Non disponibile

9

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

10

RIVET

7661845

Non disponibile

11

NUT-3/8-24(NYLOK)-Y

7542439

Non disponibile

12

BRKT RAIL REINF

5244677

Non disponibile

13

Liner Bumper

5432946

Non disponibile

14

BUMPER JOUNCE REAR COIL-OVER

5521498

Non disponibile

15

BOLT

7515537

Non disponibile

16

MOUNT BUMPER

5131113

Non disponibile

17

BUMPER PIVOT ARM

5410925

Non disponibile

18

SPACER 1.00X.390X.105 [No Longer Available]

5244371

Non disponibile

19

BLOCK IDLER BOLT ADJUSTING

5132444

Non disponibile

20

RIVET

7621501

Non disponibile

21

NUT

7547156

Non disponibile

22

SCREW

7517773

Non disponibile

23

Asm. Rail LH [Incl. 6 8 14 17 19]

1541755

Non disponibile

23

Asm. Rail RH [Incl. 6 8 14 17 19]

1541756

Non disponibile

24

SCREW-#10-24X1.5 TRX/PN MC-Y

7510504

Non disponibile

25

BLOCK WHEEL MOUNT LWT

5631065

Non disponibile

26

SCREW

7515346

Non disponibile

27

WASHER LOCK

7556179

Non disponibile

28

BOLT

7515317

Non disponibile

29

BOLT

7515438

Non disponibile

30

WASHER

7555983

Non disponibile

31

SPACER

5333948

Non disponibile

32

ROLLER-SPRING SQUARE

5433959

Non disponibile

33

SLIDER WHITE XL Substituted by 5521571

5521528

Non disponibile

34

SCREW(10)

7511975

Non disponibile

35

SCR-1/4-20X3/4 TR/TX/TAP-Y

7515199

Non disponibile

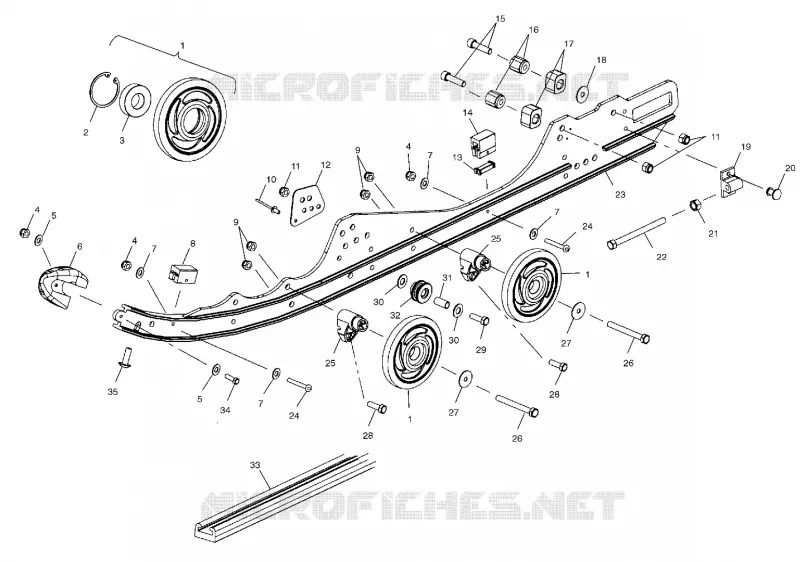

In questa pagina trovate lo schema dettagliato Guida di montaggio POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
