POMPA OLIO MONTAGGIO 250 6x6 / W928727 (4922842284045A) per BIG BOSS 6X6 - W928727 del 1992

ALBERO MOTORE AND PISTONEE ASSEMBLY 250 6X6 / W928727 (4922842284044A)

CABINA MONTAGGIO 250 6X6 / W928727 (4922842284001A)

POMPA OLIO MONTAGGIO 250 6x6 / W928727 (4922842284045A)

1

CLUTCH DRIVE Substituted by 1321633 (Less 5 14)

1321605

Non disponibile

1

OIL PUMP ASM. Substituted by 3085542 (F1B) (Incl. 4 5 7 13-18)

3083806

Non disponibile

2

NUT

3083120

Non disponibile

2

BOLT(10) Substituted by 7512163

7512176

Non disponibile

3

WASHER SPRING LOCK

7552801

Non disponibile

3

WASHER SPRING

3083121

Non disponibile

4

BEARING COVER (10)

3576510

Non disponibile

4

SCREW-AIR VENT

3083125

Non disponibile

5

SPRING CLUTCH

7041157

Non disponibile

5

PACKING(10)

3083126

Non disponibile

6

SPACER 3 .6MM

3083673

Non disponibile

6

SPACER 2 .3MM

3083672

Non disponibile

6

SPACER 1 .15MM

3083671

Non disponibile

6

BUTTON GUIDE(10)

5430768

Non disponibile

7

O RING

3083127

Non disponibile

7

O RING(10)

5410610

Non disponibile

8

PIN SPIDER (.950)

5020678

Non disponibile

8

BUSHING(OIL PUMP)

3083353

Non disponibile

9

CAP

3083758

Non disponibile

9

WASHER

5430945

Non disponibile

10

ASM-ROLLER AND BUSHING

1321457

Non disponibile

10

SPACER *

3083428

Non disponibile

11

GEAR SMALL

3083429

Non disponibile

11

SPACER-1.350 X 1.750 X .020-Y

5210752

Non disponibile

11

SPACER-1.350 X 1.750 X .050-Y

5210754

Non disponibile

11

SPACER-1.350X1.750X.032-Y

5210753

Non disponibile

12

Bearing Moveable (1/2 inch)

3576504

Non disponibile

12

SCREW & WASHER Substituted by 3083783

3084198

Non disponibile

13

NUT-10-24-FLEX LOC-Z

7541906

Non disponibile

13

PIPE RUBBER Substituted by 3083446

3083139

Non disponibile

14

CLAMP HOSE

3083141

Non disponibile

14

WT SHIFT #S#(6) (16)

5630095

Non disponibile

15

SCR-SH-1/4X2 SAE4037 BLKOX&OIL

7512266

Non disponibile

15

LEVER CONTROL

3083935

Non disponibile

16

SPRING-RETURN

3083123

Non disponibile

17

COLLAR CAMSHAFT

3083757

Non disponibile

18

O RING

3083129

Non disponibile

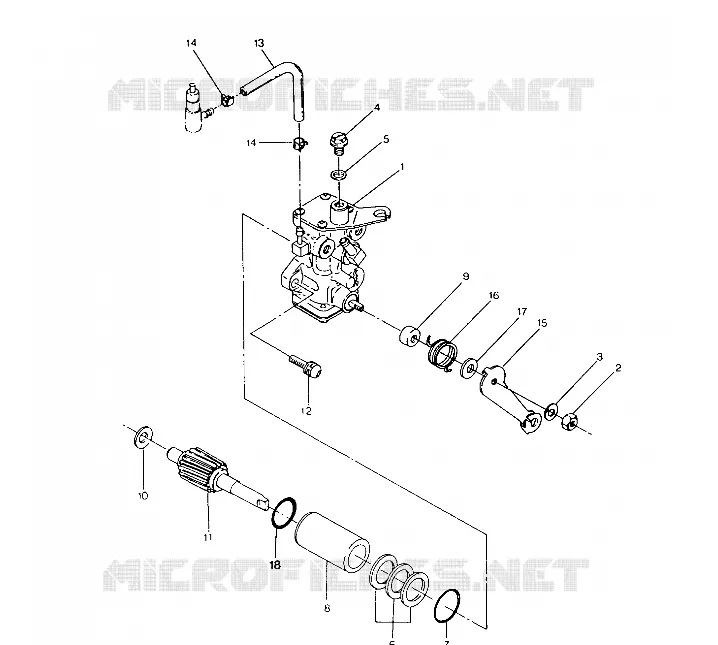

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
