Guida di montaggio per 600 / 700 / 800 CLASSIC TOURING del 2004

Guida di montaggio

-

Asm. Rail M-12 RH [Incl. 1-3 14 16 17 31 34]

1542005

Non disponibile

-

Asm. Rail M-12 LH [Incl. 1-3 14 16 17 31 34]

1542004

Non disponibile

1

NUT-NYLOC 10-24 Y

7541925

Non disponibile

2

WASHER-.20X.67X.048-Y

7555792

Non disponibile

3

CAP-RAIL TIP

5434374

Non disponibile

4

BLOCK-RAIL SUPPORT

5132577

Non disponibile

5

NUT-5/16-18 NYLOK-Y [INTL]

7542324

Non disponibile

6

WASHER-.344X.688X.063 FL-Y

7558402

Non disponibile

7

SCR-HH-5/16-18X3.75 GR5 ZY3

7515382

Non disponibile

8

WASHER LOCK

7556179

Non disponibile

9

Asm. Scrolled Wheel [Incl. 2 3]

1590318244

Non disponibile

10

PLATE-RAIL SUPPORT

5244651

Non disponibile

11

BOLT

7515317

Non disponibile

12

BLOCK WHEEL MOUNT LWT

5631065

Non disponibile

13

WASHER FLAT

7555783

Non disponibile

14

Liner Bumper

5432946

Non disponibile

14

Bumper (M-10 ACE)

5412336

Non disponibile

15

BOLT

7512392

Non disponibile

16

RIVET

7621501

Non disponibile

17

BLOCK IDLER BOLT ADJUSTING

5132444

Non disponibile

18

NUT

7547156

Non disponibile

19

SCREW

7517773

Non disponibile

20

PLATE-COUPLER BLOCK

5245045

Non disponibile

21

BOLT

7512310

Non disponibile

22

Block SlideR Long RH

5434886

Non disponibile

22

Block Slider Long LH

5434885

Non disponibile

23

Guide Slider LH

5631188

Non disponibile

23

Guide Slider RH

5631189

Non disponibile

24

SCR-HH-3/8-16X2.75GR5 ZY3

7515511

Non disponibile

25

NUT-3/8-16-Y

7542404

Non disponibile

26

WASHER

7555806

Non disponibile

27

BLOCK-SHOCK PIVOT THREADED

5132584

Non disponibile

28

SCREW

7515346

Non disponibile

29

RING RETAINING

7718407

Non disponibile

30

BEARING

3514303

Non disponibile

31

SCREW-#10-24X1.5 TRX/PN MC-Y

7510504

Non disponibile

32

RIVET

7661845

Non disponibile

33

SCR-HH-5/16-18X1.75 GR5 ZY3

7512329

Non disponibile

34

SCREW(10)

7511975

Non disponibile

35

SLIDER

5521632

Non disponibile

36

SCR-1/4-20X3/4 TR/TX/TAP-Y

7515199

Non disponibile

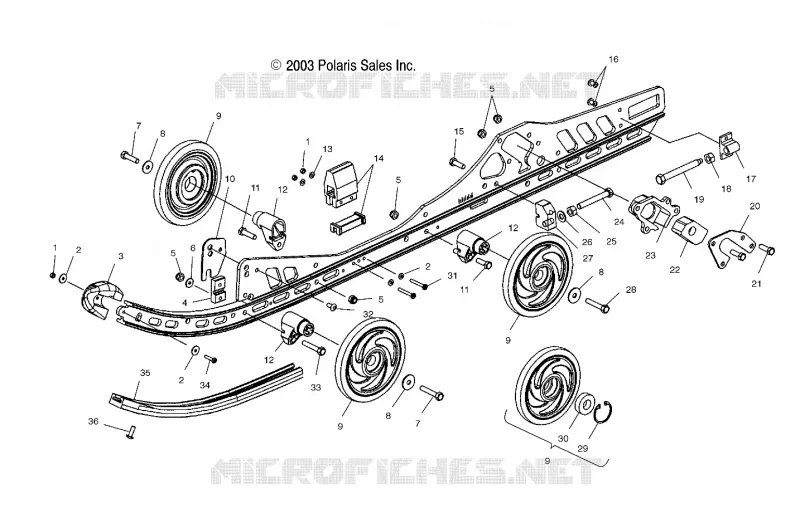

In questa pagina trovate lo schema dettagliato :label POLARIS. Questa vista esplosa consente di identificare i diversi componenti necessari per la manutenzione della vostra macchina e di trovare rapidamente il relativo codice ricambio originale POLARIS.

Gli schemi non sono vincolanti. In caso di dubbi, i nostri professionisti sono a disposizione per rispondere alle vostre domande. Quando aggiungete un ricambio al carrello, assicuratevi di ordinare la quantità desiderata. Il prezzo unitario indicato è il prezzo per ogni riferimento per una quantità pari a 1.
